Адаптер BMP180 на RS232 TTL, барометр

BMP180 на RS232-TTL адаптер используется для более простого подключения датчика давления BMP180 к различным устройствам.
Адаптер считывает данные с датчика, производит вычисление температуры и давления и передает значение на RS232-TTL.

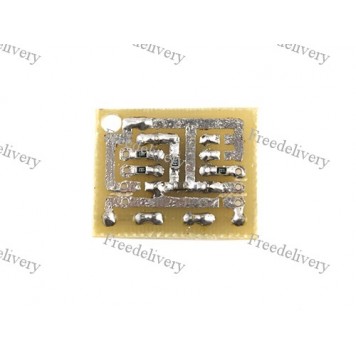

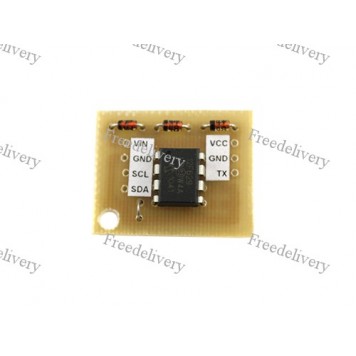

Контакты адаптера:

• VCC – питание 5В/3В; GND – общий; TX – выход RS232-TTL;
• VIN(VCC), GND, SCL, SDA – к датчику BMP180 (модуль).

Назначение перемычек:

• Перемычка №1(уже установлена) – при каждом включении калибровочные данные переносяться во внутреннюю флеш память. Если данные перенесены, то перемычку можно убрать. Но, если необходимо заменить датчик, то первое включение с новым датчиком нужно производить с установленной перемычкой;
• Перемычка №2 – передача давления и температуры. Без перемычки – только давление;
• Перемычка №3 – давление в паскалях. Без перемычки – давление в мм рт.ст.;
• Перемычка №4 – питание 3В. Без перемычки – питание 5В.

Примеры передачи данных при подключении адаптера к терминалу.
1. Перемычка №1 (уже установлена):
CALIB
738,5;
738,6;
738,6;
. . .
2. Перемычки №1, №2 и №3:
CALIB
098464; 24,5;
098458; 24,4;
098470; 24,4;
. . .
3. Перемычка №2:
738,5; 24,4;
738,5; 24,4;
738,6; 24,5;
. . .
4. При потере связи с датчиком:
ERROR SENSOR
ERROR SENSOR
. . .
Работа адаптера была проверена с модулями:


Контакт 3.3 У 5-ти контактного датчика не используется.

Характеристики:

назначение: подключение датчика давления BMP180;
напряжение питания: 5В/3В;
выходной сигнал: RS232-TTL;
скорость передачи: 2400бод, 8N1;
интервал между измерениями: 1,5 секунды;
тип данных: давление мм рт.ст./Pa, температура °C;
размеры адаптера: 26,3 х 21,3 мм;
вес: 2 г.

Схема адаптера:
