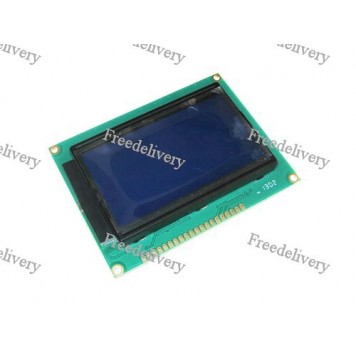

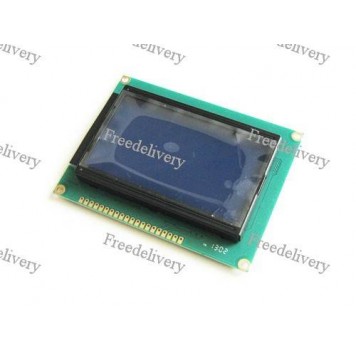

LCD 12864 графический ЖК-дисплей модуль для Arduino

Снято с продажи
Жидкокристаллический дисплей модели LCD 12864 для Arduino с разрешением 128 на 64 точек и синей подсветкой.

LCD 12864 модуль используется для преобразования сигналов от контроллеров, датчиков или других устройств в графическую информацию.
Для использования LCD модуля нужно на его основе собрать макет (подключить к контроллеру и питанию и т.п.). Потом нужно создать программу для работы с дисплеем. В конце провести настройку и начинать работу.

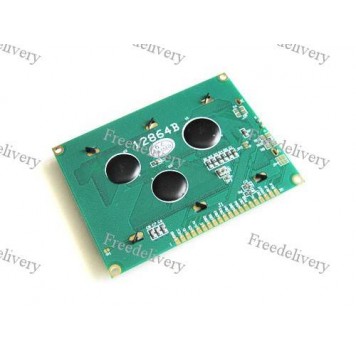

Управление LCD модулем осуществляется или от Arduino контроллера, или от другого микропроцессорного управляющего устройства через соответствующие выводы. На плате есть переменный резистор, которым осуществляется регулировка контрастности дисплея.
LCD 12864 модуль для Arduino имеет один интерфейс для подключения дисплея к контроллерам.
Интерфейс имеет 20 контактов, обозначенных:

  • GND – общий контакт;
  • VСС – питание;
  • VO – настройка контрастности;
  • RS – данные и команды;
  • RW – чтение и запись;
  • E (Enable) – включение;
  • DB0 – DB7 линии данных;
  • PSB (Parallel Serial Bus) – последовательно-паралельная шина;
  • NC (No connect) – нет соединения;
  • RST (Reset) – сброс данных;
  • VOUT (Negative voltage output) - напряжение питания драйверов дисплея;
  • BLA – анод подсветки;
  • BLK – катод подсветки.

Питание модуля осуществляется или от Arduino контроллера (другого микропроцессорного управляющего устройства), или от внешнего источника питания (блока питания батареи). Напряжение питания модуля 3 В или 5 В. При разном напряжении питания разные схемы его подключения.

Характеристики:

жидкокристаллический;
синяя подсветка, белые символы;
разрешение дисплея: 128 на 64 точек;
размеры экрана: 72 х 40 мм;
регулятор контрастности;
20-контактный интерфейс подключения;
напряжение питания: 3 В или 5 В;

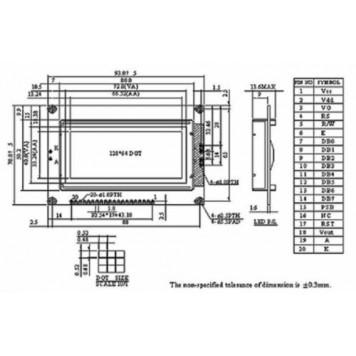

габариты модуля: 93,0 х 70,0 х 7,5 мм;
вес: 74 г.
