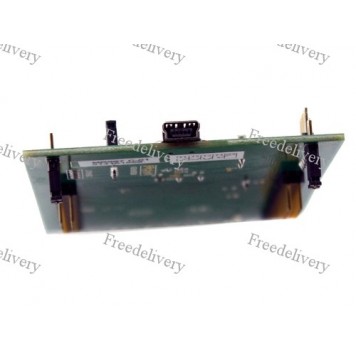

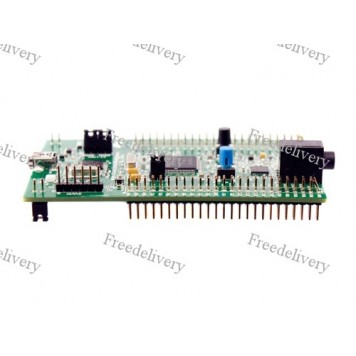

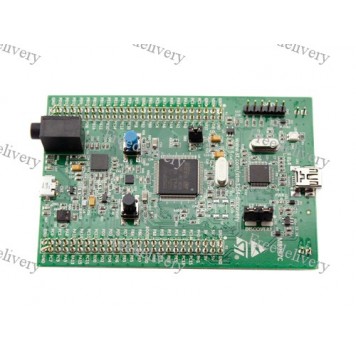

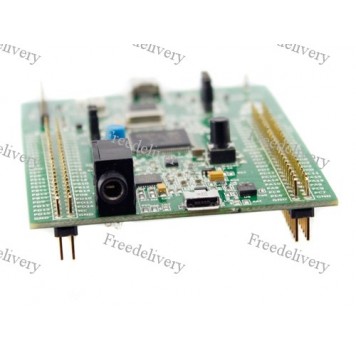

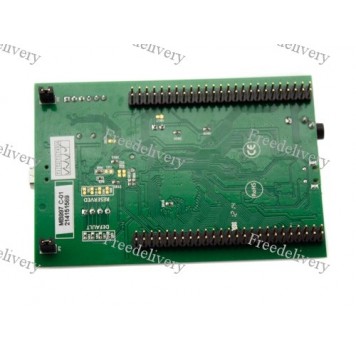

Отладочная, оценочная плата STM32 STM32F4Discovery

Данная оценочная плата – это высокопроизводительная исследовательская плата на микроконтроллере STM32F407VGT6 с 1 МБ flash-памяти, 192 Кб оперативной памяти  и 32-разрядным ядром  Cortex-M4F,  которое можно разогнать до 168 МГц.  Благодаря различной внешней периферии оценочная плата подходит как для начинающего разработчика, так и опытного.
Плата включает в себя такие элементы:

• встроенный отладчик ST-LINK/V2 с выбором режима работы  (с разъемом SWD для программирования и отладки);
• LIS302DL, ST MEMS датчик движения, 3-осевой акселерометр с цифровым выходом;
• MP45DT02, ST MEMS аудио датчик, всенаправленный цифровой микрофон;
• CS43L22, аудио ЦАП с интегрированным усилителем класса D для громкоговорителя;
• восемь светодиодов: LD1 (красный/зеленый) для USB коммуникаций, LD2 (красный) для индикации наличия напряжения 3.3 В, четыре пользовательских светодиода, LD3 (оранжевый), LD4 (зеленый), LD5 (красный) и LD6 (синий), 2 USB OTG светодиода LD7 (зеленый) VBus и LD8 (красный) перегрузка по току;
• две кнопки: пользовательская  B1 и сброс Reset;
• USB OTG FS (12 Mbit/s) с разъемом MicroUSB-AB типа мама;
• интерфейсы: DCMI для подключения камеры, SDIO для подключения SD карт, а также DAC, ADC, SPI, I2C, PWM, RTC, Ethernet;
• порты подключения: MicroUSB-AB, MiniUSB-B порты типов мама, TRS 3.5 мм.

Питается плата от MiniUSB разъема. На ней находится маленький стабилизатор напряжения LD3985M33R, на выходе которого 3.3 В 150 мА.
Изначально в флеш-память отладочной платы загружена демонстрационная программа, эмулирующая работу USB- мышки. При подключении STM32 STM32F4Discovery к компьютеру через MicroUSB-AB, благодаря датчику движения, платой можно двигать курсор мышки на мониторе ПК. При этом светодиоды LD3, LD4, LD5  и LD6 будут мигать в соответствии с направлением и скоростью движения.
Совместимое программное обеспечения: Altium TASKING VX-Toolset, Atollic TrueSTUDIO, IAR, Embedded Workbench for ARM, Keil, MDK-ARMTM.
На схеме размещен ISP-интерфейс для внутрисхемного программирования и подключения различных устройств.
Схема размещения элементов и контактов:

Документацию можно посмотреть здесь.
Исходные коды демонстрационного программного обеспечения можно скачать здесь.

Характеристики:

модель: STM32F4Discovery;
напряжения питания: 5 В;
порты подключения: MicroUSB-AB, MiniUSB-B порты типов мама, TRS 3.5 мм;
поддержка интерфейсов: DCMI, SDIO, DAC, ADC, SPI, I2C, PWM, RTC, Ethernet;
совместимость: Windows 2000, XP, Vista, 7, 8;
индикация работы;
две кнопки;
размеры платы: 96 х 65 мм;
габариты: 100 х 65 х 23 мм;
габариты упаковки: 143 х 210 х 30 мм;
вес:  37 г;
вес в упаковке: 80 г.
