24-бит АЦП HX711 для тензодатчиков, весов, Arduino

45.00грн.
В наличии
24-битный аналогово-цифровой преобразователь с усилителем, собран на микросхеме HX711 для тензодатчиков в весах.

24-бит АЦП HX711 для тензодатчиков, весов, Arduino может использоваться в несложных проектах на микроконтроллерах, где нужно точно снимать показания с тензодатчиков. Практическое применение: создание бытовых весов, измерение силы на сервоприводах в 3D принтерах.

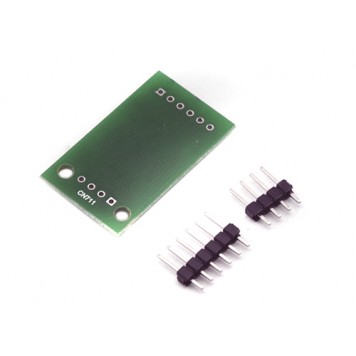

АЦП HX711 поставляется в разобранном виде: штыревые разъемы 2,54 мм не припаяны к плате. Если есть потребность в штыревых разъемах, их нужно соединить с платой  посредством пайки. Если такой потребности нет, можно монтировать линии связи прямо к клеммам. Потом нужно подключить АЦП HX711 к тензодатчикам (мостовая схема), к Arduino контроллеру (другому управляющему микропроцессорному устройству) и подать питание.
АЦП HX711 имеет два разъема для подключения к тензодатчикам, для подключения к контроллеру и для подачи питания:

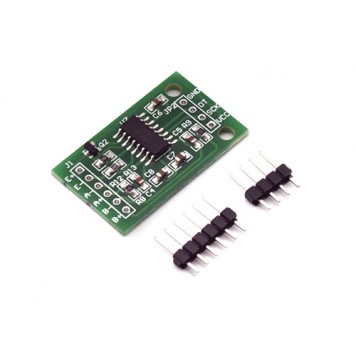

разъем, обозначенный на плате J1, используется для подключения тензодатчиков. Обозначение контактов: E+, E- (питание тензодатчиков); A-, A+ (канал A); B-, B+ (канал B);
разъем, обозначенный на плате JP2, используется для подключения к контроллеру и для подачи питания. Обозначение контактов: VCC (напряжение питания), GND (общий контакт), DT (данные), SCK (частота) – интерфейс IIC (I2C).
Схема АЦП HX711:
Схема АЦП HX711
Канал A может быть запрограммирован на коэффициент усиления 64 или 128 (в зависимости от партии), канал B имеет фиксированный коэффициент усиления 32.
АЦП HX711 может питаться как от Arduino контроллера (другого микропроцессорного управляющего устройства), так и от внешнего источника питания. Напряжение питания 2,6 – 5,5 вольт постоянного тока.

Характеристики:

модель: HX711;
АЦП собран на микросхеме: HX711;
разрядность АЦП: 24-бит;
коэффициент усиления канала A: 64 или 128 (в зависимости от партии);
коэффициент усиления канала B: 32;
скорость измерений: 10 измерений в секунду (Гц) или 80 измерений в секунду (Гц);
напряжение питания: 2,6 – 5,5 В;
потребляемый ток: <10 мА;
дифференциальное входное напряжение: ±40мВ;
размеры: 38 х 21 х 10 мм;
вес: 3 г.

Даташит.
