315 МГц радио приемник передатчик РЧ для Arduino

Снято с продажи

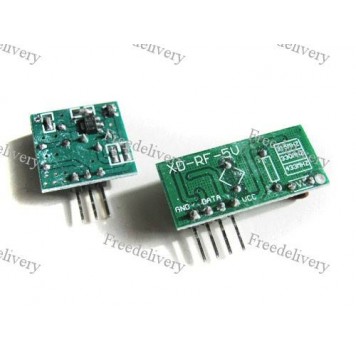

Радиочастотный передатчик в комплекте с приемником, работающие на частоте 315 МГц.

Радиочастотный передатчик-приемник используется для передачи на расстояние небольших объемов информации. Также, для управления, посредством небольшого набора команд (16 Гц/бит), какими-либо устройствами.
Для использования радиочастотного передатчика-приемника нужно на его основе собрать макет или готовое устройство. Подключить передатчик и приемник к устройствам, из которых и на которые нужно передавать информацию соответственно, также подать питание.Также нужно создать программу для обработки полученной информации. Частоту приема можно незначительно изменять посредством изменения параметров колебательного контура.
Управление передатчиком-приемником осуществляется устройствами, к которым они подключены (датчики, регуляторы, микроконтроллеры).
Передатчик имеет 3-контактный разъем для подключения его к устройству, из которого нужно передавать информацию.
Назначение выводов:

  • VCC – для подключения напряжения питания +5В;
  • DATA – вход для информации, которая передается из устройства передачи;
  • GND – общий вывод.

Приемник имеет 4- контактный разъем для подключения его к устройству, на которые нужно передавать информацию.
Назначение выводов:

  • VCC – для подключения напряжения питания +5В;
  • DATA – выход для информации, которая передается на устройство получатель;
  • ENABLE – контакт для вывода приемника из спящего режима (приемник уходит в спящий режим без получения информации в течении 70 мс);
  • GND – общий вывод.

Питание, как приемником, так и передатчиком может осуществляться или от устройств, из которых и на которые нужно передавать информацию, или от внешнего источника питания (блока питания батареи). Нормальное напряжение питания, как для приемника, так и для передатчика - 5 В.

Характеристики:

рабочее напряжение приемника: 5В;
частота работы приемника: 315 МГц;
длина провода антенны приемника: 32 см;
чувствительность приемника: 105 dB;
переход приемника в спящий режим, без получения информации: в течении 70 мс;
рабочее напряжение передатчика: 3,5 – 5 В;
частота работы передатчика: 315 МГц;
длина провода антенны передатчика: 25 см;
дальность передачи: 20 – 200 м, в зависимости от напряжения поданного на передатчик;
габариты передатчика: 19,2 х 19,0 (25,0) х 7,5 мм;
габариты приемника: 30,0 х 13,5 (19,2) х 9,0 мм;
вес передатчика: 3 г;
вес приемника: 2 г;
вес комплекта: 5 г;
цвет: зеленый.
