GSM GPRS модуль сотовой связи, дистанционного управления SIM800L

170.00грн.
В наличии

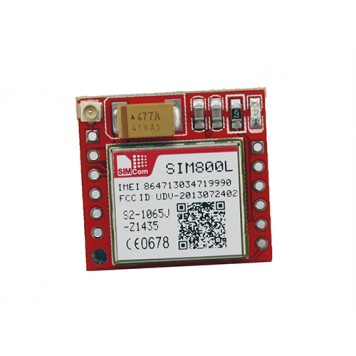

4-х диапазонный GSM GPRS модуль на чипе SIM800L от производителя SIMCom.

GSM GPRS модуль SIM800L используется для разработки проектов, в которых требуется управления устройством на значительном расстоянии или получения от него данных. Чип позволяет работать в сетях сотовой связи по технологиям GSM, GPRS, SMS на частотах 850/900/1800/1900 МГц. Практическое применение: управление технологическим процессом или передача данных с датчиков в промышленности, беспроводные сигнализации, охранные системы.
Модуль поставляется с не припаянными контактами и антенной. Контакты нужно припаивать, если Вы собираетесь использовать SIM800L с модульными микроконтроллерами типа Arduino или Raspberry Pi. Антенну паять обязательно, иначе радиус приема сигнала будет совсем небольшой. Можно использовать внешние антенны.
Распиновка модуля SIM800L:
Распиновка модуля SIM800L

  • RING – индикатор вызова;
  • DTR – готовность выходных данных;
  • MIC+ – соединение с микрофоном;
  • MIC- – соединение с микрофоном;
  • SPK+ – соединение с динамиком;
  • SPK- – соединение с динамиком;
  • NET – подключение антенны;
  • VCC – напряжение питания;
  • RST – сброс, перезагрузка;
  • RXD – принимаемые данные;
  • TXD – передаваемые данные;
  • GND – общий контакт;
  • IPX ANT. – подключение IPX антенны;
  • LED – светодиодная индикация;
  • MICRO SIM – слот под microSIM карту.

Внимание! Перед использованием модуля нужно выполнить некоторые условия:
1. Нужно согласовать логические уровни подключаемых к SIM800L устройств. Модуль имеет напряжение логического высокого уровня 2,8 вольт, когда большинство устройств работают с уровнями 5 В. Для согласования уровней можно использовать делитель напряжения или плату преобразователь логических уровней. Если не выполнить это условие SIM800L выйдет из строя.
2. SIM800L имеет напряжение питания в диапазоне 3,7 – 4,2 В и пиковый потребляемый ток 2 А. Большинство блоков питания имеют выходное напряжение значением 5 В, потому для нормального питания SIM800L понадобится использование DC-DC понижающего преобразователя. При первом включении рекомендуется сначала попробовать напряжение 3,7 вольт, если модуль будет работать нестабильно, нужно поднимать напряжение на 0,1 пока не добьетесь стабильной работы. Если напряжение питания модуля будет больше 4,2 В, он выйдет из строя.
Для использования SIM800L нужно установить в слот microSIM карту. Потом подать напряжение питания, после чего модуль начнет поиск сети. Во время поиска сети красный светодиод на плате модуля будет быстро мигать, когда сеть будет найдена и подключена – светодиод будет мигать с меньшей частотой. Далее к модулю нужно подключить управляющее устройство (компьютер, микроконтроллер) и периферию (датчики, регистраторы и т.п.). Если Вы будете совершать голосовые звонки нужно подключить динамик (до 8 Ом) и микрофон (электретный). Для работы с Arduino нужно установить библиотеку. Для подключения к компьютеру нужно использовать преобразователь USB – UART.
Модулем SIM800L можно управлять с помощью AT команд. AT — это текстовый протокол, в котором в качестве префикса отдельной команды используется строка AT (от англ. attention), а название и параметры следуют далее так же в текстовом виде.

Характеристики:

модель: SIM800L;
напряжение питания: 3,7 В – 4,2 В;
ток режима ожидания: 0,7 мА;
пиковый ток: 2 А;
максимальное напряжение высокого уровня UART: 2,8 В;
скорость UART: 1200 – 115200 бод;
формат SIM карты: microSIM;
рабочие диапазоны: EGSM900, DCS1800, GSM850, PCS1900;
мощность передачи DCS1800, PCS1900: 1 Вт;
мощность передачи GSM850, EGSM900: 2 Вт;
рабочие частоты: 850, 900, 1800, 1900 МГц;
режим сети: 2G;
управление: AT команды;
отправка и получение: GPRS, SMS;
максимальная скорость передачи GPRS данных: 85,6 Кбод;
кодирование: CS-1, CS-2, CS-3, CS-4;
поддержка: PBCCH, CSD, USSD, PAP, RTC;
размеры: 25 х 24 х 4 мм;
вес: 5 г.

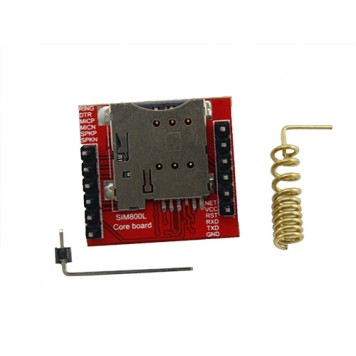

Комплект поставки:

  • GSM GPRS модуль сотовой связи, дистанционного управления SIM800L;
  • IPX антенна;
  • GSM антенна.

Даташит.
Библиотека для Arduino.

Тип Аксессуары
Дополнительные характеристики напряжение питания: 3,7 В – 4,2 В;
формат SIM карты: microSIM;
мощность передачи DCS1800, PCS1900: 1 Вт;
мощность передачи GSM850, EGSM900: 2 Вт;
рабочие частоты: 850, 900, 1800, 1900 МГц;
режим сети: 2G;
отправка и получение: GPRS, SMS
Размеры 25 х 24 х 4 мм
Вес 5 г
Страна-производитель товара Китай
Гарантия 1 месяц
