Мини радиомодуль 2.4ГГц трансивер для Arduino, PIC

Снято с продажи

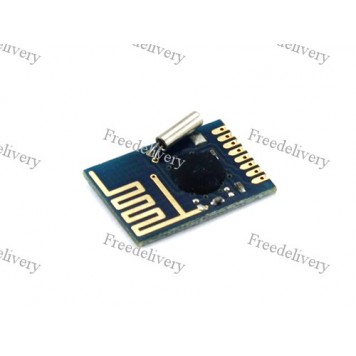

Радиомодуль с частотой передачи данных 2,4ГГц, собранный на микросхеме SE8R01 для Arduino, PIC.

Радиомодуль NRF24L01 Mini используется в макетах и проектах на микроконтроллерах для передачи полученных с датчиков или обработанных данных на расстояние с помощью беспроводной связи. Эта информация используется для мониторинга и регистрации даты и времени, а также для управления с ее помощью различными устройствами. Радиомодуль NRF24L01 Mini является полным аналогом модуля NRF24L01 кроме того, что шаг между контактами не 2,54 мм, а 1,27 мм.
Для использования модуля нужно сначала собрать с его помощью макет, создать программу для управления и начинать работу.
Управление радиомодулем осуществляется от Arduino контроллеров, других управляющих микропроцессорных устройств, датчиков, электронных вычислительных машин через Serial Peripheral Interface (SPI) с помощью специальных программ.

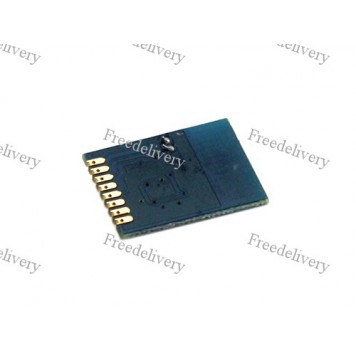

Радиомодуль NRF24L01 Mini имеет колодку из 8-ми контактов для управления и питания.
Обозначение контактов:
Обозначение контактов радиомодуля

  • +3,3 напряжение питания;
  • GND общий контакт;
  • CSN, SCK, MOSI, MISO – Serial Peripheral Interface (SPI);
  • CE активация режима приемника или режима передатчика;
  • IRQ прерывание.

Подключение к Arduino:
Подключение радиомодуля к Arduino
NRF24L01 Mini имеет 126 каналов, что дает возможность соединения одного радиомодуля к множеству приемников. Нулевой канал начинается с 2400 МГц и дальше с шагом 1 МГц, например 70 канал находится соответственно на 2470 МГц.
Если нужно создать связку передатчик-приемник, то нужно покупать два модуля.
Питание модуля осуществляется или от батареи, или от Arduino контроллера (другого управляющего микропроцессорного устройства). Для работы устройства требуется напряжение в диапазоне 1,8 – 3,6 В, оно является оптимальным. Подавать напряжение 5 В категорически не рекомендуется.

Характеристики:

собран на чипе: SE8R01;
модель: NRF24L01 Mini;
шаг между контактами: 1,27 мм;
скорость передачи данных: 250 кбит/с, 1,2 Мбит/с, 2 Мбит/с;
количество каналов: 126 с шагом 1 МГц;
низкое энергопотребление: 1,8 – 3,6 В;
встроенная антенна с частотой: 2,4 ГГц;
коэффициент усиления антенны (пиковая): 2dBm;
дальность: до 100 м на открытом пространстве, до 30 м в помещении;
габариты модуля: 18 х 12 х 2 мм;
вес: 1 г.
