Модуль разветвитель Двойная плата Wemos D1 D1 mini

Модуль разветвитель Двойная плата Wemos D1 D1 mini используется для создания горизонтальной модульной структуры соединения микроконтроллера и периферии.
Для использования модуля нужно подключить его к контроллеру Wemos Mini. Модуль поставляется на плате удвоенного типоразмера Wemos Mini – две платы типоразмера Wemos Mini в одном корпусе. В комплекте с платой идет 4 колодки коннекторов с гнездами с расстоянием между контактами 2,54 мм. Коннекторы нужны, чтобы модульно соединить плату шилда с платой контроллера. В комплекте с модулем идут только коннекторы с гнездами, потому его можно использовать только внизу модульной структуры (под контроллером и периферией).
Для соединения модуля с контроллером и периферией нужно припаять к нему коннекторы с гнездами таким образом, чтобы другие устройства можно было установить наверх модуля.
Подключаемая к модулю периферия должна иметь штыревые контакты с расстоянием между контактами 2,54 мм.

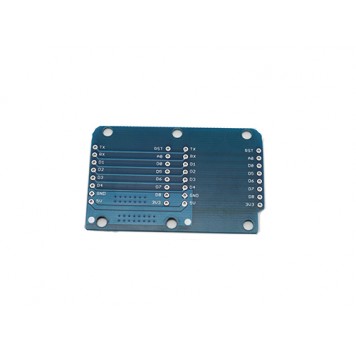

Плата имеет шесть монтажных отверстий для закрепления модульной структуры на плоской поверхности.
Пример использования модуля:

Характеристики:

типоразмер: удвоенный Wemos Mini;
размеры: 56 х 36 х 10 (в собранном виде);
вес: 3 г.

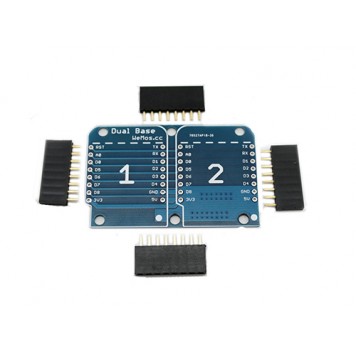

Комплект поставки:

• модуль разветвитель Двойная плата Wemos D1 D1 mini;
• коннекторы с гнездами 2,54 мм - 4шт.
