Обучающий набор для сборки на базе Arduino Uno R3

Снято с продажи
Набор состоит из платы Uno R3 CH340G, 17 Arduino-совместимых модулей, а также дополнительных запчастей для сборки самых разнообразных проектов.

Прекрасный набор с большим количеством дополнительных модулей подойдет как для начинающего электронщика только знакомящегося с миром Аrduinо, так и для опытных специалистов. Он позволяет сделать интересные, полностью рабочие проекты различной сложности, начиная от мигающего с заданным интервалом светодиода и заканчивая автоматической кормушкой для домашнего питомца и т.п.

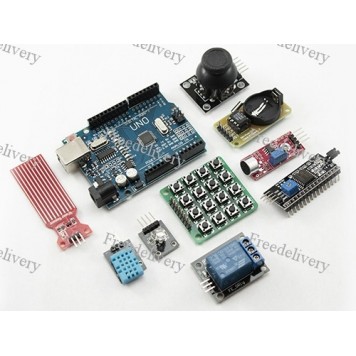

Основой в наборе выступает отладочная плата Arduino Uno R3 SMD на основе микроконтроллера ATmega328. Для всех модулей, представленных в данном наборе, существуют готовые библиотеки в интернете, которые облегчат написание программ управления и позволят без труда с ними работать. Также с помощью гугла можно найти множество готовых проектов с компонентами из данного набора (детальные инструкции, видео, описания, готовые коды программ).

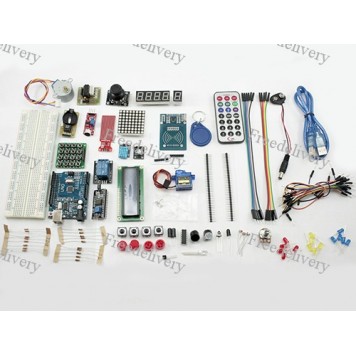

Состав обучающего набора для сборки на базе Arduino Uno R3:
Состав обучающего набора для сборки на базе Arduino Uno R3
В набор для сборки входят:

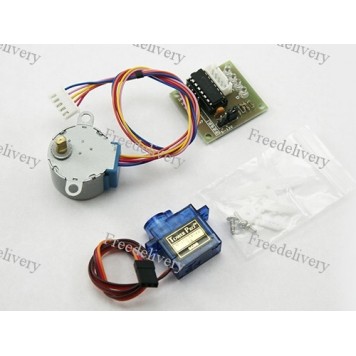

1) Шаговый двигатель 28BYJ-48 имеет встроенный редуктор, позволяющий совершать точные перемещения вала по заданной команде. Так в 4-шаговом режиме двигатель совершает 2048 шагов за 1 оборот, при 8-шаговом режиме - 4096 шагов. В качестве драйвера используется плата с микросхемой ULN2003. Такой шаговый двигатель с немного отличающейся платой драйвера.
2) Джойстик-манипулятор может использоваться для управления в разных роботизированных проектах, управление может вестись одновременно по двум осям координат, также под ручкой управления установлена кнопка (нажатие производится при нахождении ручки в нейтральном положении) позволяющая расширить функциональность устройства.
3) Одноканальный модуль реле SRD-05VDC-SL-C 5 В, можно использовать в проектах где есть необходимость управления прибором с большим входным током до 10 А.

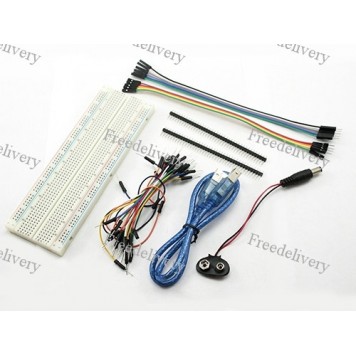

4) Макетная плата MB-102 позволит подключить большое количество модулей и радиодеталей (630 контактов для монтажа, а также 200 контактов питания).
5) RFID-модуль 13.56 МГц с SPI-интерфейсом и двумя RFID-метками — в виде карты и брелка, можно использовать для автоматической идентификации, отслеживания вещей и т.п.
6) Датчик звука на микросхеме LM393 Обеспечивает регистрацию звуков установленной громкости и при этом формирует на выходе модуля логический уровень. Если вокруг тихо, то датчик звука FC-04 на выходе выдаёт значение напряжения близкое к уровню питания. Величина громкости звуков, на которые срабатывает датчик, регулируется переменным резистором. При превышении заданного порога громкости выходной уровень меняется на логический 0. Датчик хорошо реагирует на звуки ударов, вибрации, щелчков, например звук открывающегося замка.
7) Аналоговый датчик уровня воды - работает по принципу переменного резистора, в зависимости от площади соприкосновения с жидкостью меняется его внутреннее сопротивление, рабочее напряжение 3.3 - 5 В, ток 20 мА.

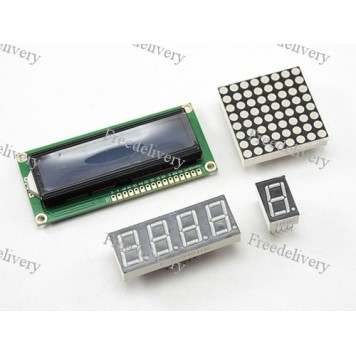

8) Для вывода информации можно использовать два 7-сегментных индикатора (одно и четырехразрядные).
9) Для вывода большого количества символов используется LCD дисплей 1602А с модулем I2C.
10) Светодиодная матрица ТС15-11GWA с размерностью 8х8 диодов для яркой световой индикации.
11) Модуль 3-цветного светодиода RGB, работает при напряжении 5 В, выходной сигнал может быть трех разных цветов: красный, зеленый, синий.
12) Датчик DHT11 для измерения температуры и относительной влажности воздуха. Диапазон измеряемой температуры от 0 до +60 С, и влажности от 20 до 90 \%.
13) DS1302 модуль часов реального времени для создания проектов электронных будильников, часов, таймеров.
14) Сервопривод SG-90 используется для управления небольшими легкими механизмами, с углом поворота от 0 до 180 градусов (рабочее напряжение от 3 до 7,2 В).
15) ИК-пульт дистанционного управления с 21 кнопкой и ИК-датчик VS1838B для приема сигналов от пульта.
16) Матрица клавиатуры 4х4 на 16 кнопок, может использоваться для управления различными устройствами, для набора кодов в кодовых замках, для программирования.
17) Микросхема 74НС595N сдвиговый регистр, позволяющий используя всего 3 выхода микроконтроллера получить 8 дополнительных выходов.

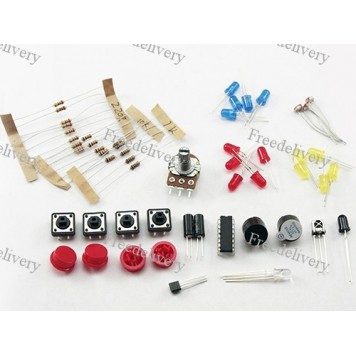

18) Светодиоды, резисторы, конденсаторы и другие радиокомпоненты также входящие в набор помогут собрать большое количество разнообразных схем.
Для распознавания платы Arduino Uno R3 CH340G компьютером необходимо установить драйвер CH340G, после этого необходимо скачать и установить среду разработки Arduino, далее можно приступать к первому проекту.

Характеристики платы Uno R3 CH340G:

микроконтроллер: ATmega328;
рабочее напряжение: 5 В;
входное напряжение: (рекомендуется) 7-12 В;
входное напряжение: (пределы) 6-20 В;
цифровые вводы/выводы: 14 (6 из которых могут использоваться как ШИМ выводы);
аналоговые входы: 6;
постоянный ток в линии ввода/вывода: 40 мА;
флэш-память: 32 кб, из которых 0,5 кб используются загрузчиком;
SRAM 2 кб;
EEPROM 1 кб;
тактовая частота: 16 МГц;
размер платы: 77 х 54 х 14 мм;
вес набора: 378 г.

Комплектация:

  • плата Arduino Uno R3 CH340G;
  • шаговый двигатель 28BYJ-48 5В и драйвер на микросхеме ULN2003;
  • модуль манипулятора джойстика;
  • одноканальный модуль реле SRD-05VDC-SL-C;
  • макетная плата MB-102;
  • RFID-модуль RC522 с RFID-метками в виде брелка и карты;
  • датчик звука на микросхеме LM393;
  • датчик уровня воды;
  • 4-разрядный 7-сегментный индикатор;
  • 1-разрядный 7-сегментный индикатор;
  • TC15-11GWA светодиодная матрица 8х8;
  • модуль с датчиком влажности DHT11;
  • DS1302 модуль часов реального времени (без батарейки);
  • LCD дисплей 1602А с модулем I2C;
  • RGB LED модуль;
  • сервопривод SG-90;
  • ИК-пульт дистанционного управления;
  • матрица клавиатуры 4х4;
  • светодиод синий - 5 шт.;
  • светодиод красный - 5 шт.;
  • светодиод желтый - 5 шт.;
  • RGB светодиод;
  • активный зуммер (динамик-пищалка);
  • пассивный зуммер (динамик-пищалка);
  • датчик наклона (управляющий элемент - металлический шарик) - 2 шт.;
  • кнопка с колпачком - 4 шт.;
  • микросхема 74НС595N;
  • датчик температуры LM35DZ;
  • коннектор 40-pin папа;
  • резистор - 18 шт.;
  • резистор переменный B5K;
  • ИК-приемник (тип 1838);
  • ИК-диод;
  • фоторезистор 5516LDR;
  • DuPont кабель Папа-Папа - 21 шт.;
  • DuPont кабель Папа-Мама 4-pin;
  • DuPont кабель Папа-Мама 5-pin;
  • адаптер питания Крона-5.5мм коннектор;
  • кабель USB тип A - USB тип B.
