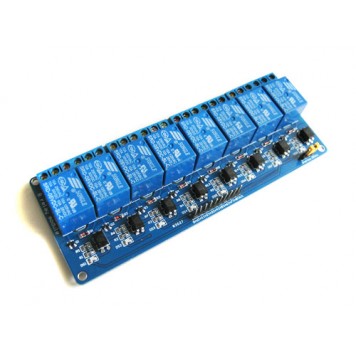

8-канальный модуль реле 5V для Arduino PIC ARM AVR

230.00грн.
В наличии
5-вольтовый 8-канальный релейный модуль, который может управляться контроллерами Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic или с компьютера.

8-канальный модуль реле 5V для Arduino PIC ARM AVR используется для управления различными приборами с большим входным током.
Для использования релейного модуля к нему нужно подключить управляемое устроство. Затем нужно подключить к выводам Vcc и Gnd модуля питание 5В. Потом к управляющим выводам ln1 – ln8 релейного модуля нужно подключить микроконтроллер, компьютер или другое управляющее устройство и приступать к работе.
К каждому из 8 реле подключен красный светодиод, который будет светиться, когда реле включено.
Управление модулем осуществляется с помощью микроконтроллера, компьютера или другого микропроцессорного управляющего устройства. На плате релейного модуля есть джампер для переключения между Gnd-Vcc и Vcc-JDVcc (5В Arduino и 5В источника питания).
Релейный модуль имеет два интерфейса – для подключения управляющего устройства (микроконтроллера, компьютера) и для подключения управляемых приборов к реле:
для подключения релейного модуля к управляющему устройству используется 10-пиновый  интерфейс. Контакты GND и VCC для подключения +5В, выводи ln1 – ln8 для подключения управляющего сигнала;

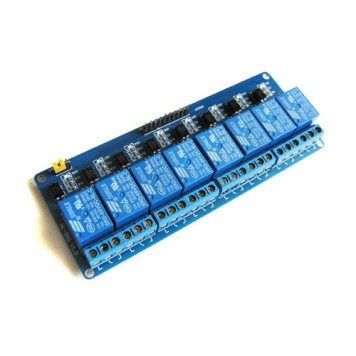

для подключения управляемых приборов к реле на плате присутствуют 24-контакта-зажима (по 3 на каждое реле).
Питание релейного модуля осуществляется или от управляющего устройства, или от внешних источников питания (блоков питания, батарей). Если вам нужна полная оптическая изоляция, подключите Vcc к выходу +5В Arduino, но не подключайтесь к Gnd. Уберите джампер Vcc to JDVcc. Подключите отдельные +5В к выводу JDVcc и Gnd с платы – это даст питание для транзисторов и обмотки реле.
Если же вам достаточно изоляции реле, то можно просто запитать модуль от выводов Arduino +5В и Gnd и оставить джампер Vcc to JD-Vcc на своем месте.

Характеристики:

рабочий ток одного реле: 15 – 20мА;
управляющее напряжение реле: 5В;
реле высокого тока: AC250V 10A, AC125V 10A, DC30V 10A, DC28V 10A;
светодиодная индикация состояния каждого реле;
стандартный интерфейс, через который можно управлять релейным модулем с помощью контроллеров Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic или с компьютера;
Физические размеры: 134 х 53 х 19 мм;
вес: 117 г.

Тип устройства Реле
Управление Arduino
Количество каналов 8
Цвет Синий
Напряжение 5 В
Особенности 134 х 53 х 19 мм
Дополнительные характеристики рабочий ток одного реле: 15 – 20 мА;
стандартный интерфейс, через который можно управлять релейным модулем с помощью контроллеров Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic или с компьютера;
вес: 117 г
Гарантия 1 месяц
Страна-производитель товара Китай
