Генератор VGA сигнала SVGA, тест мониторов, корпус

Снято с продажи
Портативный генератор VGA/SVGA/XGA сигнала. Удобен для проверки работы мониторов.

Удобный прибор для тестирования VGA мониторов. Позволяет произвести проверку работы монитора на разных разрешениях и протестировать отображение цветов на экране.
Данное устройство позволяет определить неполадки монитора без подключения к видеокарте, поможет при калибровке монитора.
Питание прибора осуществляется от 9-ти вольтовой батареи типа "Крона". Также может работать от 5 в USB. Шнур для подключения к USB порту имеется в комплекте поставки. Разъем для подключения шнура питания размещен на боковой стороне корпуса.
При подключении питания от USB необходимо предварительно вынуть батарею. Для доступа к батарее нужно открутить 4 винта на нижней стороне корпуса генератора сигнала.
Для экономии заряда батареи у тестера присутствует функция автоматического отключения питания. Отключение происходит после 3-х минут бездействия, когда прибор не подключен к монитору.

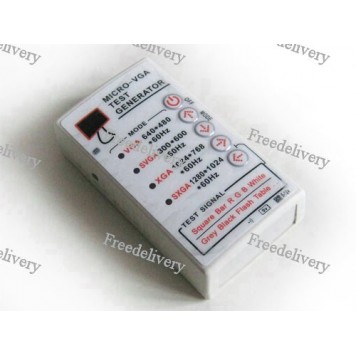

На лицевой панели находятся следующие кнопки:

  • кнопка выключения прибора;
  • кнопки (стрелочка вверх, стрелочка вниз) выбора разрешения, при этом будет светиться соответствующий индикатор;
  • кнопки (стрелочка вправо, стрелочка влево) выбора тестового сигнала при подключенном мониторе.

Также на лицевой поверхности имеется индикатор работы устройства от USB порта.

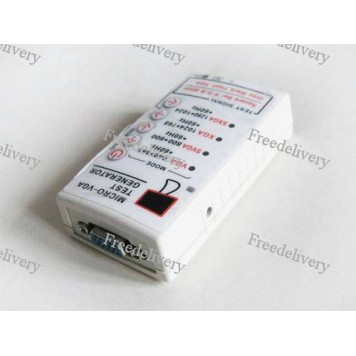

В торце корпуса генератора тестового сигнала находится VGA разъем для подключения к монитору с помощью кабеля.
Для включения прибора необходимо нажать одну из кнопок выбора разрешения и выбрать один из стандартных тестовых сигналов для передачи цветового спектра. Комбинация из разрешения и типа тестового сигнала будет отображаться на экране и позволит визуально просмотреть передачу цветов на мониторе при разных разрешениях.
В комплект поставки входит сумка-чехол для удобной переноски прибора и его защиты от механических повреждений.

Характеристики:

предназначение: генерирование сигнала для тестирования CRT и LCD мониторов;
поддерживаемые стандарты: VGA, SVGA, XGA, SXGA;
разъем подключения мониторов: 15-ти контактный VGA (DE15M);
поддерживаемые разрешения: 640x480x60Hz, 800x600x60Hz, 1024x768x60Hz и 1280x1024x60Hz;
тестовые сигналы: Square, Bar, R, G, B, White, Grey, Black, Flash, Table;
питание: батарея 9 В, внешнее 5 - 12 В;
длина USB шнура: 0,6 м;
разъем подключения внешнего питания: 3,5 мм;
размеры генератора: 91 х 50 х 23 мм;
вес генератора: 93 г;
вес комплекта поставки: 127 г;
цвет корпуса: белый.

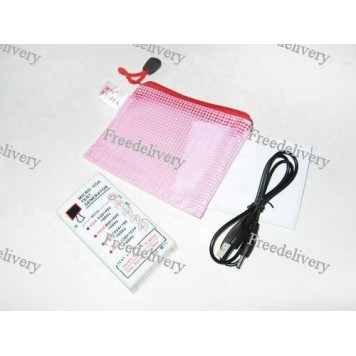

Комплект поставки:

  • генератор VGA сигнала;
  • батарея 9 В типа "Крона" (установлена в прибор);
  • USB кабель питания;
  • руководство пользователя на английском языке;
  • чехол сумка для переноски.
Задайте вопрос о данном товаре
Написать отзыв
Пожалуйста авторизируйтесь или создайте учетную запись перед тем как написать отзыв
06.10.2015
Товаром в целом остался доволен. Легко разобраться и без инструкции. Для лабораторных работ по проверке работоспособности мониторов - этот прибор, то что надо. Хорошо, что есть питание от USB, т.к. батарейку, шедшую в комплекте, сразу пришлось менять.

!!! Возможны незначительные отличия товара от представленного на сайте, но это не влияет на его эксплуатационные показатели и функциональность.
