Тестер CCFL ламп LCD телевизоров, мониторов <1М

Тестер CCFL ламп используется для проверки флуоресцентных ламп с холодным катодом CCFL (Cold Cathode Fluorescent Lamp) длиной до 1000 мм жидкокристаллических LCD панелей мониторов, телевизоров и другой техники.

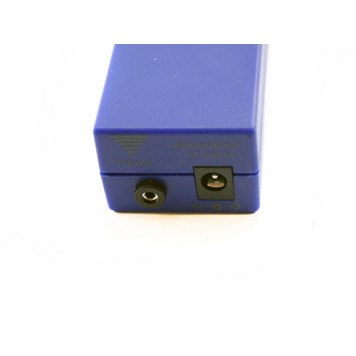

Для использования тестера нужно подготовить его к работе: снять защитный кембрик со щупа "плюса",  подключить в гнездо тестера щуп минуса (земли), подключить к тестеру блок питания (в комплект поставки не входит) со штекером 5,5 х 2,1 мм, выходным напряжением 12 В и выходным током 1 – 3 А. После подключения питания светoдиод "Indikator", который находится на передней части корпуса, должен загореться зеленым светом.
Теперь тестер готов к работе, но есть несколько вариантов подключения CCFL ламп.
При проверке демонтированных ламп без коннектора нужно подключить "крокодил" минуса к одной стороне лампы, а щуп плюса к другой стороне лампы и нажать на кнопку ON/OFF. После нажатия кнопки включения светoдиод "Indikator" загорится красным светом, а проверяемая лампа, если она рабочая, ярко засветится по всей длине.
Для проверки ламп, установленных непосредственно в жидкокристаллической панели, в комплекте с тестером идет два переходника.

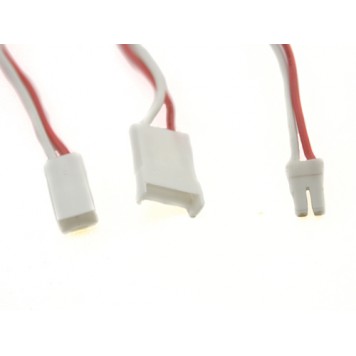

Один переходник с узким коннектором, другой с широким. Для проверки нужно соединить "крокодилы" узкого коннектора (BHS560 мама) с тестером – черный к минусу, красный к щупу плюса. Потом подключить коннектор переходника к коннектору лампы и провести проверку. Если коннектор лампы широкий, то нужно проделать описанное выше действие и дополнительно соединить узкий коннектор тестера с широким. Для этого в комплекте поставки имеется переходник BHS560 на BHS1030.
Также проверить CCFL лампы, установленные непосредственно в жидкокристаллической панели, можно другим способом. Для этого требуется подключить "крокодил" минуса к корпусу панели, а щуп плюса к одному из контактов коннектора лампы.
Если тестер включен, т.е. светoдиод "Indikator" горит красным светом, то очень нежелательно прикасаться незащищенными руками к оголенным крокодилу минуса и щупу плюса, т.к. выходное напряжение около 2000 вольт, а выходной ток 7 мА.

Характеристики:

длина проверяемых ламп: до 1000 мм;
входное напряжение: 9-14 В постоянного тока;
входной ток: 1 – 3 А, в зависимости от мощности проверяемых ламп;
выходное напряжение: 2000 В высоковольтного высокочастотного напряжения;
выходной ток: максимальный 7,5 мА, типичный 7 мА;
рабочая температура: 0 – 50°C;
размеры (Д х Ш х В): 185 х 38 х 29 мм;
щуп на приборе (длина х диаметр): 19 х 2 мм;
длина провода с "крокодилом": 1,25 м;
длина переходников к коннекторам: 195 мм;
вес тестера: 73 г;
вес комплекта: 94 г;
цвет корпуса: синий.

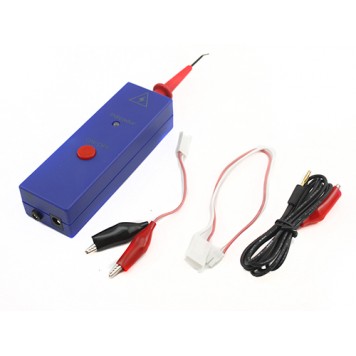

Комплект поставки:

• тестер CCFL ламп LCD телевизоров, мониторов;

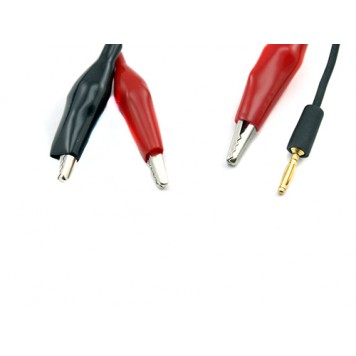

• провод с крокодилом на конце для подключения минуса;
• переходник BHS560 (ширина: 5,6 мм) мама на 2 крокодила длиной 10 см;
• переходник папа для мамы BHS560 на BHS1030 длиной 10 см.
