Тестер сети BNC rj45 кабеля

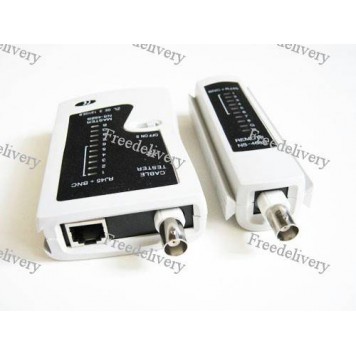

Тестер кабеля NS-468B предназначен для тестирования коаксиальных кабелей систем видеонаблюдения с разъемами BNC и витой пары с разъемами RJ45. Прибор состоит из двух частей, передатчика и приемника, которые перед началом тестирования нужно подключить к концам кабельной линии через разъем RJ-45 (неэкранированные и экранированные) или через разъем BNC.
Следует заметить, что по инструкции запрещено использования тестера кабеля на включенной и работающей сети.
Область применения данного прибора – тестирование соединений каждого провода в кабеле на правильность соответствия контактов, проверка на наличие короткого замыкания или обрыва.
Проводники витой пары проверяются на соответствии стандартам T568A и T568B.
Проверка может осуществлятся в автоматическом режиме (выключатель в положение ОN) и в замедленном режиме (выключатель в положение S).

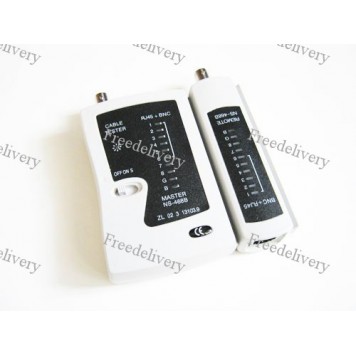

Если тестирование проводится в автоматическом режиме, то индикаторы будут проходить все номера от 1 до G последовательно. Нужно следить именно за четкой последовательностью. Для витой  пары (RJ45) это индикаторы 1-2-3-4-5-6-7-8-G.
При правильном подключении проводов витой пары последовательному включению индикаторов на передатчике будет соответствовать точно такая же последовательность включения индикаторов на удаленном терминале - приемнике.
В случае, если кабель имеет разрыв, индикатор с номером данного кабеля на основном терминале будет светится, а на удаленном терминале не будет.
Если возникает короткое замыкание, то не будут гореть соответствующие индикаторы на обоих приемопередатчиках, которые соответствуют замкнутым кабелям.
В случае не правильного упорядочивания проводов в разъемах, при загорании определенного индикатора на основном терминале, на удаленном будет загоратся совсем другой индикатор.
Свечение индикатора G свидетельствует о целостности экрана для экранированной витой пары.
При проверке коаксильного кабеля для систем видеонаблюдения (разъемы BNC) необходимо сделать подключение концов кабеля к соответствующим разъемам передатчика и приемника. Об исправности кабеля будет свидельствовать включение индикаторов В.

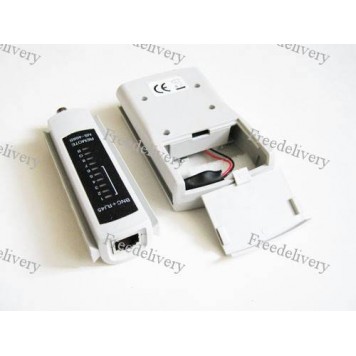

Для питания прибора достаточно энергии 9-ти вольтовой батареи типа «Крона». В комплект поставки она не входит.

Характеристики:

• Модель: NS-468B
• Типы разъемов: RJ-45, BNC;
• Размеры тестера (оба блока соединены): 105 х 100 х 28 мм;
• Питание: батарея 9 В типа "Крона" (в комплект поставки не включена).

Комплект поставки:

• Тестер сети NS-468B;

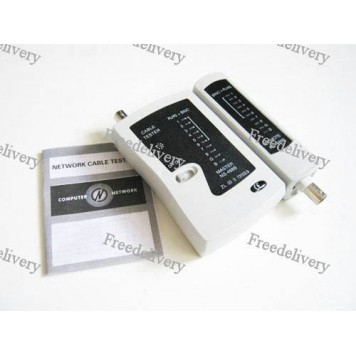

• Инструкция пользователя (на английском языке).
