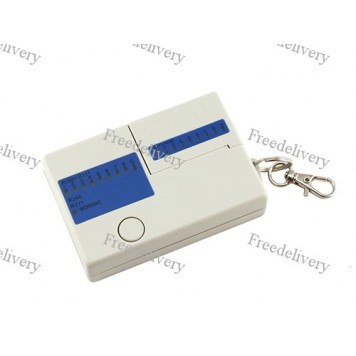

Тестер сети RJ45 8P8C, телефонного кабеля RJ11 RJ12 карманный

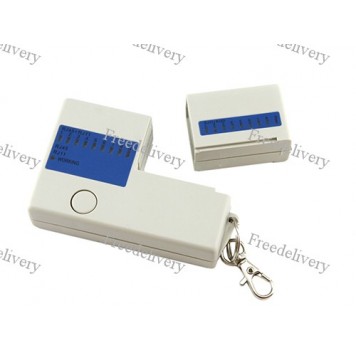

Данный тестер предназначен для тестирования кабеля "витая пара" с разъемами 8P8C (RJ45), RJ12, RJ11. Прибор состоит из двух частей, передатчика и приемника, которые перед началом тестирования нужно подключить к концам кабельной линии через соответствующие разъемы.
Следует заметить, что по инструкции запрещено использования тестера кабеля на включенной и работающей сети.
Область применения данного прибора – тестирование соединений каждого провода в кабеле на правильность соответствия контактов, проверка на наличие короткого замыкания или обрыва.
Проводники кабеля "витая пара" проверяются на соответствии стандартам T568A и T568B.
Проверка проводится в автоматическом режиме, индикаторы будут проходить все номера от 1 до G последовательно. Нужно следить именно за четкой последовательностью:

• кабель "витая  пара" (8P8C) индикаторы 1-2-3-4-5-6-7-8-G;
• кабель RJ12 (RJ25) индикаторы 1-2-3-4-5-6;
• кабель RJ11 индикаторы 2-3-4-5.

Для начала проверки нужно подключить требуемый кабель в соответствующие гнезда и нажать на кнопку на корпусе передатчика.
При правильном подключении проводов витой пары последовательному включению индикаторов на передатчике будет соответствовать точно такая же последовательность включения индикаторов на удаленном терминале - приемнике.
В случае, если кабель имеет разрыв, индикатор с номером данного кабеля на основном терминале будет светиться, а на удаленном терминале не будет.
Если возникает короткое замыкание, то не будут гореть соответствующие индикаторы на обоих приемопередатчиках, которые соответствуют замкнутым кабелям.
В случае не правильного порядка размещения проводов в разъемах, при загорании определенного индикатора на основном терминале, на удаленном будет загораться совсем другой индикатор.
Свечение индикатора G свидетельствует о целостности экрана для экранированного кабеля "витая пара".

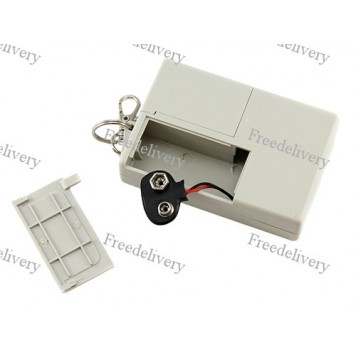

Для работы тестеру нужно питания 9 В постоянного тока. Питание осуществляется от батарейки типоразмера 6F22 "Крона" (в комплект поставки не входит).

Характеристики:

типы разъемов: 8P8C (RJ45), RJ12;
размеры тестера (оба блока соединены) (д х ш х т): 94 х 61,5 х 23 мм;
размеры приемника (д х ш х т): 45,3 х 31,7 х 23 мм;
питание: батарея типоразмера 6F22 "Крона" (в комплект поставки не входит);
вес: 56 г;
материал корпуса: ABS пластик;
цвет: серый.

Комплект поставки:

• тестер сети;
• инструкция пользователя на английском языке.
