Тестер сети rj45 SC8108 с поиском обрыва кабеля

Тестер для проверки исправности кабельных сетей STP/UTP витой пары, коаксиального кабеля и телефонной линии. Для подключения коаксиального кабеля и телефонной линии необходимо дополнительно использовать переходники RJ45-BNC и RJ45-RJ11. Переходники в комплект поставки тестера не входят и приобретаются отдельно.

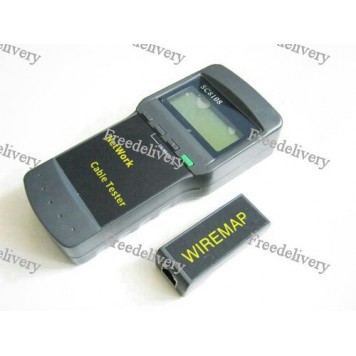

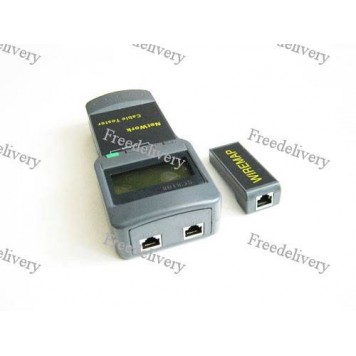

Тестер состоит из основного активного блока и удаленного пассивного блока. На активном блоке есть основное "MAIN" (M) и петлевое (возвратное) "LOOPBACK" (L) гнезда для подключения проверяемого кабеля с разъемом RJ-45. На пассивном блоке есть гнездо под RJ-45 для удаленного конца (R).
Показания измерений выводятся на большой легко читаемый жидкокристаллический дисплей 4х16 символов, размерами 61.6 x 25.2 мм.
На лицевой поверхности тестера имеется 4 кнопки управления: питание, вверх по меню, подтверждение/возврат, вниз по меню.

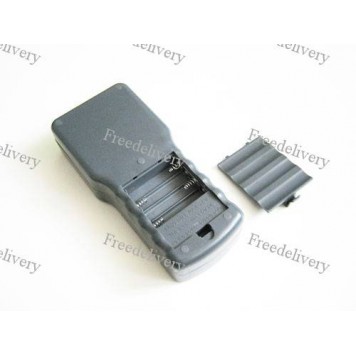

Питание осуществляется от 4-х 1,5в батарей типоразмера АА. Для их замены нужно открыть крышку на задней стороне корпуса. В целях экономии потребления питания имеется функция автоматического выключения тестера при бездействии в течении 30 минут.

Возможности тестера SC8108:

Определение ошибок в кабеле категорий 5E, 6, коаксиальном кабеле и телефонной линии
Определение разрыва кабеля, короткого замыкания, разводки кабеля, обратного перекрестного подключения.
Определение местонахождения ошибки подключения (10\% длины кабеля от начала, средняя часть или 10\% от конца).
Определение длины кабеля и расстояния до обрыва.
Динамическая  калибровка длины кабеля и проведение измерений с точностью до  97 \%.

Примечание: тестер не может определить точное местоположение короткого замыкания.

Функции выбора главного меню:

WireMap – проверка и определение разводки монтажной схемы кабеля, по портам  М, L, R  и определение местонахождения ошибки.
Pair - пара и измерение длины, используется для проверки и определения  длины кабеля, расстояние до обрыва, соединения и пересечения пар.
Соах/Tеl – измерение длины коаксиального кабеля  и телефонной линии, используется для проверки и указания разомкнутой цепи, короткого замыкания.
Setup - калибровка и начальная настройка тестера.

Характеристики:

модель: SC8108;
разъем подключения: RJ-45;
длина измеряемой витой пары: до 1350 м;
единицы измерения длины: метры, футы;
точность калибровки: 3 \% (+/-0.5 м) (калибрующий кабель > 5 M);
точность измерения: 5 \% (+/-0.5 м) (АMP, AT кабель категории 5);
дисплей: 61.6 x 25.2 мм;
питание: 1,5в АА батареи - 4 ШТ. (в комплект поставки не входят);
размеры: 180 х 80 х 40 мм.

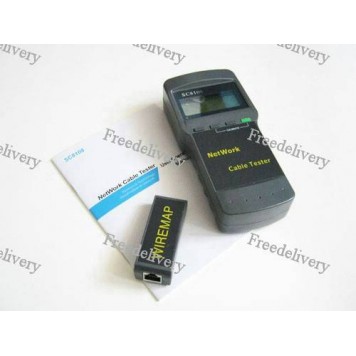

Комплект поставки:

• тестер SC8108;
• руководство по эксплуатации (на английском языке).
