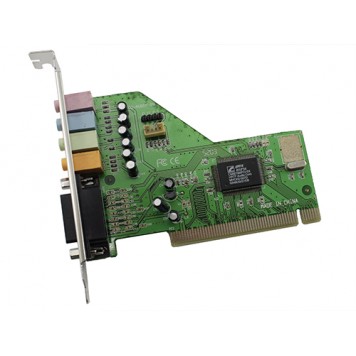

PCI 4 канальная звуковая карта + MIDI Game порт C-Media CMI8738-SX

PCI 4 канальная звуковая карта C-Media CMI8738-SX – это плата расширения для десктопного (настольного) компьютера, которая используется для обработки (записи и воспроизведения) входного и выходного звука.
4-канальная PCI звуковая карта C-Media собрана на контроллере CMI8738/PCI-SX и оснащена четырьмя гнездами, портом Gameport и разъемами CD Audio IN.

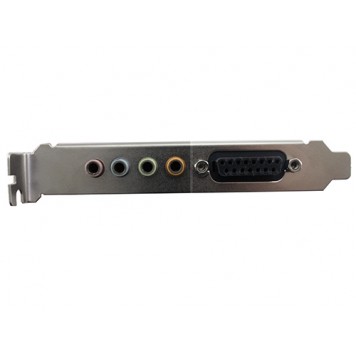

Гнезда звуковой карты C-Media CMI8738-SX:

• Гнездо розового цвета, обозначенное MIC – аналоговый микрофонный аудио вход;
• Гнездо голубого цвета, обозначенное LINE – линейный аналоговый аудио вход;
• Гнездо зеленого цвета, обозначенное FRONT OUT – линейный аналоговый аудио выход, в системах с объемным звуком используется как выход на фронтальные колонки;
• Гнездо оранжевого цвета, обозначенное REAR-O – используется в системах с объемным звуком как линейный аналоговый аудио выход для центрального канала или сабвуфера;
• Gameport (игровой порт) 15-pin – интерфейс для подключения дополнительных аудиоустройств, например синтезатора или MIDI клавиатуры;
• CD Audio IN – два разъема, которые расположены на самой плате. Эти разъемы используются для подключения к ним аналогового звукового выхода от CD/DVD приводов. Два разъема CD Audio IN – это один и тот же интерфейс исполнен в разных разъемах с разной распиновкой. Первый разъем исполнен в виде однорядной группы из четырех контактов под штекеры BLS-1 и имеет распиновку R, G, G, L. Второй разъем исполнен в виде гнезда и имеет распиновку G, R, G, L.  При подключении привода, необходимо удостовериться какой именно распиновке соответствует звуковой выход.

Для использования звуковой карты нужно при выключенном питании компьютера установить её в PCI слот материнской платы и закрепить винтом на планке для плат расширения. После этого нужно включить компьютер, операционная система обнаружит неизвестное устройство.
Для звуковой карты нужно установить драйвера. Драйвера находятся на CD диске, который входит в комплект поставки.
Драйвера для звуковой карты совместимы с операционными системами Windows XP/Vista/7/8 как с 32- так и с 64-разрядными.

Характеристики:

производитель: C-Media;
контроллер: CMI8738/PCI-SX;
интерфейс: PCI;
количество каналов: 4;
система объемного звука: 2.1;
разрядность ЦАП: 16 бит;
максимальная частота ЦАП: 48 кГц;
разрядность и максимальная частота АЦП: 16 бит;
максимальная частота АЦП: 48 кГц;
соотношение сигнал/шум: 92 дБ;
поддержка технологий: Aureal A3D, EAX, HRTF 3D, Microsoft DirectSound, Microsoft DirectSound3D, MPU-401 UART, Sound Blaster, Sound Blaster Pro;
габариты: 120 х 120 х 19 мм;
вес комплекта: 95 г.

Комплект поставки:

• PCI 4 канальная звуковая карта + MIDI Game порт C-Media CMI8738-SX в упаковке;
• CD диск с драйверами.

Драйвера для звуковой карты CMI8738.
