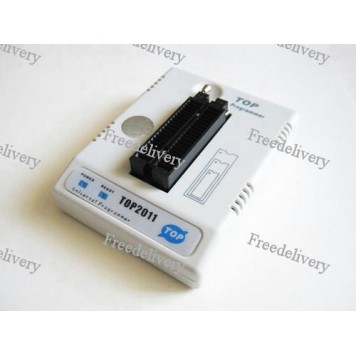

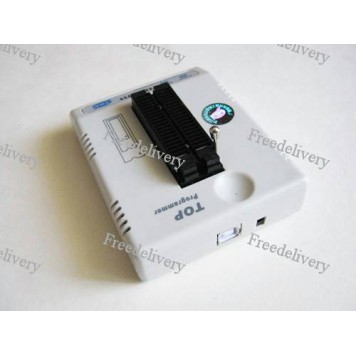

Универсальный USB программатор TOP2011 EPROM MCU

Универсальный USB программатор TOP2011 предназначен для программирования и отладки приложений микроконтроллеров.
Для использования программатора нужно подключить его к компьютеру через кабель USB тип А – USB тип В. Компьютер определит новое внешнее USB устройство. На программаторе должно гореть два светодиода POWER и READY.
Далее, на компьютер нужно установить программы, позволяющие вашей операционной системе корректно работать с программатором (драйвера) и программы управления. Драйвера идут в комплекте с программатором на диске.
Потом на устройстве нужно поднять ручку-фиксатор, чтобы открыть пазы для установки микроконтроллера. Необходимо отсоединить микроконтроллер, который собираетесь программировать, от конечного устройства и установить его по ключу в пазы программатора (на корпусе программатора обозначено, где должен стоять ключ).
Потом опустить ручку-фиксатор, чтобы зафиксировать микроконтроллер.
Включаем на компьютере среду программирования и приступаем к работе.
Программатор поддерживает, микроконтроллеры, которые имеют до 40 контактов.
Управление программатором осуществляется с компьютера управляющими программами,  которые идут в комплекте с устройством.
Программатор имеет два интерфейса – для подключения к компьютеру и для подключения микроконтроллера:

• для подключения устройства к компьютеру используется USB тип В интерфейс;
• для подключения микроконтроллеров используется 40 - контактный интерфейс с ручкой-фиксатором.

Питание устройства осуществляется от компьютера через кабель USB тип А – USB тип В или от блока питания с напряжением 5 В и силой тока 1 А. Питание микроконтроллеров, которые подключаются к устройству осуществляется от 40-контактного интерфейса. Диапазон напряжения программирования 2,5 – 6,5 В.

Характеристики:

питание устройства от шины USB 5 В;
питание устройства от внешнего источника (блока питания) 5 В, 1 А;
максимальная скорость передачи данных: 12 Мбит/с (от компьютера на программатор);
совместимость с ноутбуками и настольными компьютерами;
защита программатора и микроконтроллера от перенапряжения;
10 уровней USB загрузочного тестирования;
40 - контактный интерфейс с ручкой-фиксатором;
совместимость с Windows 2000/XP/Vista/Seven;
процесс программирования не влияет на производительность компьютера;
самостоятельное опознание подключаемого микроконтроллера;
габариты программатора: 115 х 90 х 27 (35) мм;
длина USB кабеля: 0,95 м;
вес программатора: 170 г;
вес комплекта поставки: 232 г.

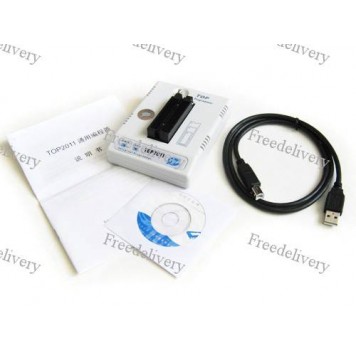

Комплект поставки:

• универсальный USB программатор TOP2011 EPROM MCU;
• кабель USB тип А – USB тип В;
• диск с драйверами и управляющими программами;
• инструкция на китайском языке плюс список совместимых микроконтроллеров.
