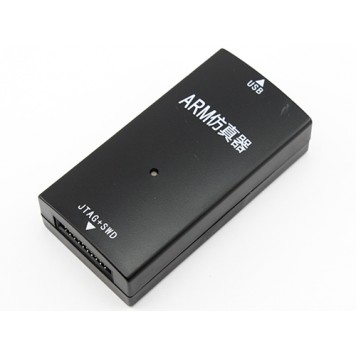

USB эмулятор, программатор O-Link V8 ARM, Cortex-M

Снято с продажи
USB программатор отладчик модели O-Link ARM V8.

USB эмулятор, программатор O-Link V8 ARM, Cortex-M используется для программирования процессоров ARM7/9/11, Cortex-M3, а также для работы с отладочными платами IAR EWARM, Keil MDK, Роули Crossworks, Atollic TrueSTUDIO, IAR EWRX.
Для использования программатора отладчика O-Link ARM V8 нужно подключить его к компьютеру с помощью кабеля USB тип A – USB тип B (идет в комплекте). Ваша операционная система начнет автоматический поиск и установку драйверов. Если операционная система не смогла найти и установить драйвера, то это нужно сделать самостоятельно, предварительно скачав их здесь. После подачи питания на корпусе программатора должен мигать зеленый светодиод. Потом надо скачать и установить среду разработки. Скачать среду разработки можно здесь. Программное обеспечение совместимо с операционными системами Microsoft Windows 2000, Microsoft Windows XP, Microsoft Windows XP x64, Microsoft Windows 2003, Microsoft Windows 2003 x64, Microsoft Windows Vista, Microsoft Windows Vista x64, Windows 7, Windows 7 x64, Windows 8, Windows 8 x64, Linux, Mac OSX 10.5 и выше.

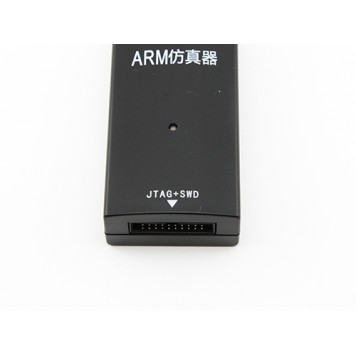

После установки программного обеспечения к программатору можно подключать процессоры или отладочные платы. Для этого программатор оснащен 20-пиновым JTAG разъемом. Также в комплекте с программатором идет 20-проводниковый шлейф для удобства подключения к отладочным платам. Разъем программатора и коннектор шлейфа оснащены ключами, с помощью которых невозможно неправильно соединить JTAG разъем и шлейф. После этого программатор готов к работе.
Программатор отладчик O-Link ARM V8 имеет два разъема для подключения к компьютеру и для подключения к программируемым устройствам:

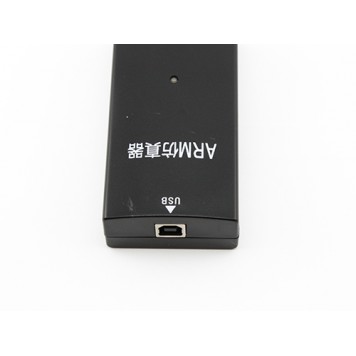

  • для подключения к компьютеру используется интерфейс USB спецификации 2.0. Обмен данными происходит на скорости full speed;
  • для подключения программируемых устройств используется 20-пиновый JTAG разъем. Разъем вмещает в себя несколько интерфейсов: JTAG, SWD.

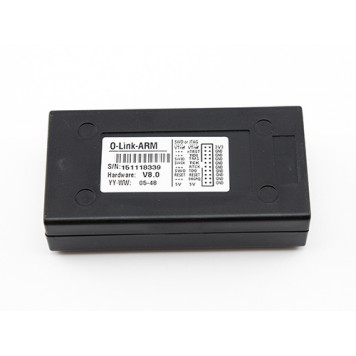

Распиновка 20-ти пинового JTAG разъема имеется на задней части корпуса.
Питание программатора отладчика O-Link ARM V8 осуществляется от USB порта компьютера. Напряжение питания 5 вольт. Сам отладчик может питать устройства с напряжением питания до 5 вольт и током до 300 мА.

Характеристики:

модель: O-Link ARM V8;
подключение к компьютеру: USB спецификации 2.0 full speed;
частота JTAG: до 12 МГц;
поддерживает интерфейсы: JTAG, SWD;
совместимые операционные системы: Microsoft Windows 2000, Microsoft Windows XP, Microsoft Windows XP x64, Microsoft Windows 2003, Microsoft Windows 2003 x64, Microsoft Windows Vista, Microsoft Windows Vista x64, Windows 7, Windows 7 x64, Windows 8, Windows 8 x64, Linux, Mac OSX 10.5 и выше;
поддерживает процессоры: ARM7/9/11, Cortex-M3;
поддерживает отладочные платы: IAR EWARM, Keil MDK, Роули Crossworks, Atollic TrueSTUDIO, IAR EWRX;
может питать устройства: с напряжением до 5 В и током до 300 мА;
размеры: 105 х 55 х 22 мм;
вес: 75 г.

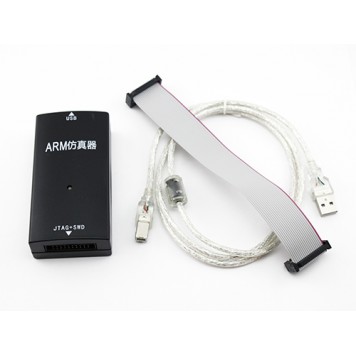

Комплект поставки:

  • USB эмулятор, программатор O-Link V8 ARM, Cortex-M;
  • Кабель USB тип A – USB тип B;
  • Шлейф на 20 пин.

Даташит к аналогичным моделям программаторов.

Страна-производитель товара Китай
Тип Контроллеры
Дополнительные характеристики подключение к компьютеру: USB спецификации 2.0 full speed;
поддерживает интерфейсы: JTAG, SWD;
поддерживает процессоры: ARM7/9/11, Cortex-M3;
поддерживает отладочные платы: IAR EWARM, Keil MDK, Роули Crossworks, Atollic TrueSTUDIO, IAR EWRX
Размеры 105 х 55 х 22 мм
Цвет Черный
Гарантия 1 месяц
