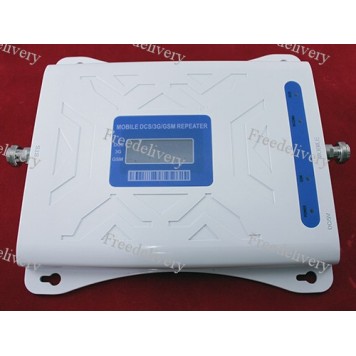

GSM DCS 3G 4G репитер, усилитель связи 900МГц 1800МГц 2100 МГц, Premium

Очень часто пользователи сотовых телефонов сталкиваются с проблемой слабого или крайне не стабильного сигнала оператора связи. Одним из способов решения этой проблемы является установка в доме или офисе трехдиапазонного GSM/EDGE/WCDMA/LTE репитера, улучшающего качество сигнала мобильной связи и мобильного интернета. Установка такого репитера не занимает много времени и не требует особых навыков в настройке.
Благодаря специальным конструкциям антенн, используемых в комплекте, репитер является двухсторонним передатчиком сигнала как от ближайшей вышки до телефона, так и обратно от телефона к вышке. Если необходимо дать возможность гарантированно общаться для жителей 2-3-х этажного дома или большого офиса, то возможна установка дополнительных внутренних антенн с помощью сплиттеров, которые перекроют все жилые помещения в радиусе своего действия. Использование репитера в помещениях со слабым входящим сигналом способствует улучшению сигнала, уменьшает вероятность обрыва сигнала при разговорах, а так же провалов и прерываний во время звонков или использовании 3G/4G мобильного интернета.
Комплект GSM/EDGE/WCDMA/LTE репитера состоит из самого репитера с блоком питания на 12 В 2 А, трапециевидной внешней антенны HALA-0809/1726-N-8/9-YD (или аналогичной) c коаксиальным кабелем длиной 10 метров и внутренней направленной антенны грибка HYS-800-2500-5 c коаксиальным кабелем длиной 5 метров. Кабель внешней и внутренней антенны подключаются к репитеру с помощью коаксиальных коннекторов.
На лицевой панели репитера имеется небольшой дисплей, на котором отображается информация о статусе подключенных антенн и уровне принимаемого сигнала в точке расположения внешней антенны. Дисплей разделен на три группы, обозначенные: GSM, DCS, 3G. Каждая группа состоит из пяти баров, которые показывают уровень сигнала. Если сигнал, в каком либо диапазоне отсутствует – бары мигают, когда сигнал есть – бары горят стабильно. Еще на дисплее отображается статус передатчика и питания: передатчик пиктограмма AMP, питание силовой части пиктограмма DC12V и питание логический части пиктограмма DC5V.
Также на лицевой панели репитера есть четыре светодиодных индикатора:

• Power – красный индикатор питания;
• GSM – зеленый индикатор наличия сигнала в диапазоне частот GSM;
• DCS – зеленый индикатор наличия сигнала в диапазоне частот DCS;
• W-CDMA – зеленый индикатор наличия сигнала в диапазоне частот 3G/4G.

Зеленые светодиоды загораются, когда цветные бары на дисплее заполняются на 2 или больше.
Порядок установки репитера:
1. Необходимо установить внешнюю антенну так, чтобы она была направлена на ближайшую вышку мобильного оператора, местом для установки может быть крыша дома или офиса, ветка дерева и т.п. Очень важно, чтобы внешняя антенна находилась на более высоком уровне по отношению к внутренней антенне (длина идущего в комплекте с внешней антенной коаксиального кабеля составляет 10 метров);
2. Устанавливаем внутреннюю антенну так, чтобы репитер с установленной на него внутренней антенной, находился на расстоянии не меньше 10 метров от внешней антенны, чем больше будет расстояние между антеннами, тем лучше будет качество сигнала;
3. Кабель внешней антенны подключается к входному разъему (подписано "BTS"), внутренняя антенна подключается к выходному разъему (подписано "MOBILE"), и только после этого можно подключить репитер к сети питания, в противном случае несоблюдение порядка установки может привести к поломке самого репитера;
4. Репитер готов к работе и через несколько секунд, если Вы правильно все подключили, то сигнал от любого из имеющихся в зоне доступа операторов связи будет улучшен до максимально возможного уровня.
Обратите внимание:
Внутренняя и внешняя антенны желательно должны быть разделены препятствием, которое не будет пропускать сигнал связи. Важно также разделять горизонтальные плоскости антенн (например: наружная на крыше, внутренняя - внутри дома, в нижней его части). В противном случае возможен нежелательный эффект эха, когда репитер будет улучшать свой собственный сигнал.
Схема установки Premium репитера сотовой связи GSM/EDGE/WCDMA/LTE:

В комплекте поставки есть крепежная фурнитура для монтажа внешней и внутренней антенн.
Возможные неполадки:
Нет сигнала - постарайтесь направить антенну так, что бы она была максимально точно направлена на ближайшую вышку сотового оператора, попробуйте изменить положение наружной антенны, убедитесь, что сигнал в зоне наружной антенны не слабее – 70 дБм, увеличьте дистанцию между внешней и внутренней антеннами.
Предупреждение: репитер не может создать сигнал из ничего. Там где нет никакого покрытия в принципе, работа повторителя сигнала не возможна. Если хоть какой-то слабенький сигнал (может периодический) мобильного оператора будет, то данное устройство превратит его в пригодный для связи сигнал.

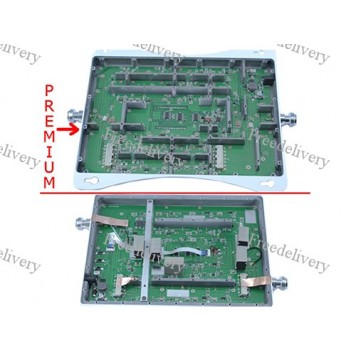

Эта модель репитера Premium класса имеет улучшенное исполнение в SMD компонентах, низкое энергопотребление, улучшенную защищенность от воздействий внешней среды, максимальную изоляцию от помех, футуристический дизайн.

Характеристики:

количество диапазонов: 3;
диапазоны: GSM/EDGE/WCDMA/LTE (2G/2.5G/3G/4G);
частота передачи сигнала GSM: 890 – 915 МГц;
частота приема сигнала GSM: 935 – 960 МГц;
частота передачи сигнала DCS: 1710 – 1785 МГц;
частота приема сигнала DCS: 1805 – 1880 МГц;
частота передачи сигнала WCDMA (3G/4G): 1920 – 1990 МГц;
частота приема сигнала WCDMA (3G/4G): 2110 – 2180 МГц;
усиление сигнала: 65 дБ/±3 дБ;
максимальная выходная мощность: 23 дБм/±3 дБм;
сопротивление: 50 Ом;
радиус покрытия внутренней антенны: до 100 метров квадратных в идеальных условиях;
мощность: -70 дБм ~ -40 дБм;
питание репитера: 12 В/2 А;
габариты репитера: 195 x 150 x 21 мм;

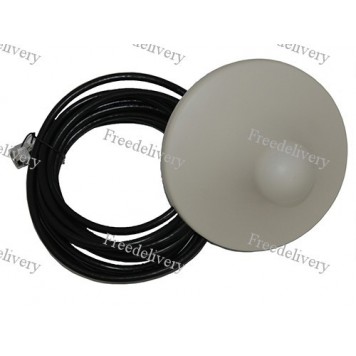

модель внутренней антенны: HYS-800-2500-5 (или аналогичная);
усиление внутренней антенны: 5dbi;
габариты внутренней антенны (высота х диаметр): 140 x 160 мм;
длина кабеля для подключения внутренней антенны: 5 м;

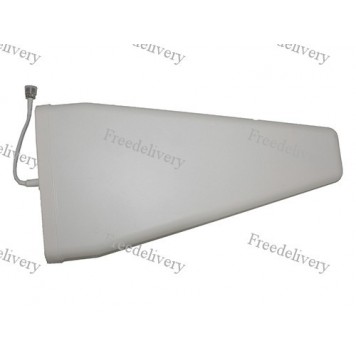

модель внешней антенны: HALA-0809/1726-N-8/9-YD (или аналогичная);
усиление внешней антенны: 10/11 dbi;
габариты внешней антенны: 396 x 210 x 70 мм;
длина кабеля для подключения внешней антенны: 10 м;
вес комплекта: 2825 г.

Комплект поставки:

• Репитер;
• Антенна внешняя;
• Антенна внутренняя;

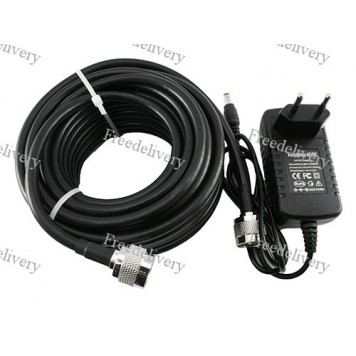

• Адаптер питания;
• Кабель коаксиальный с коннектором 5С-FB;
• Крепежная фурнитура;
• Руководство пользователя на английском языке.
