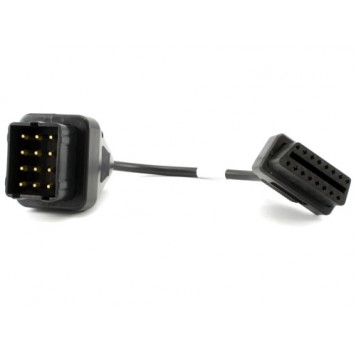

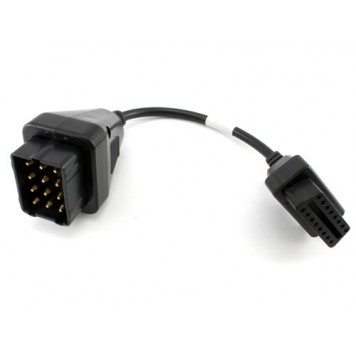

Переходник с OBD2 16pin мама на GAZ ГАЗ 12pin папа

225.00грн.
В наличии
Переходник для подключения автомобильных сканеров с OBD2 выходом к автомобилям GAZ, имеющим 12-ти контактный разъем.

Данный адаптер предназначен для подключения различных современных диагностических сканеров с OBD2 разъемом к автомобилям марки ГАЗ, имеющим 12-ти контактный разъем.
Распиновка 12-контактного разъема:
Распиновка 12-контактного разъема для диагностики ГАЗ
1 - +12 В;
2 - +12 В от аккумулятора;
10 - L-линия;
11 - K-линия;
12 - масса.
Распиновка 16-контактного трапециевидного разъема OBD2:
Распиновка 16-контактного разъема OBD2
1 - определяется производителем;
2 - шина J1850;
3 - определяется производителем;
4 - заземление шасси;
5 - сигнальное заземление;
6 - CAN (прямой) J2284;
7 - ISO 9141 - 2 (К - линия);
8 и 9 - определяется производителем;
10 - шина J1850;
11, 12, 13 - определяются производителем;
14 - CAN (инвестированный) J2284;
15 - ISO 9141 - 2 (L - линия);
16 - напряжение аккумулятора.

Характеристики:

подключения к автомобилю ГАЗ: 12-пиновый разъем типа папа;
подключения к диагностическому сканеру: 16-пиновый разъем типа мама;
длина кабеля: 12 cм;
длина переходника (вместе с разъемами): 26 cм;
вес: 72 г;
цвет: черный.

Страна-производитель товара Китай
Вид Переходники
Интерфейс OBD-II
Марка автомобиля GAZ, ГАЗ
Тип подключения Кабель
Дополнительные характеристики подключения к автомобилю ГАЗ: 12-пиновый разъем типа папа;
подключения к диагностическому сканеру: 16-пиновый разъем типа мама;
длина кабеля: 12 cм;
длина переходника (вместе с разъемами): 26 cм;
вес: 72 г
Гарантия 1 месяц
