USB Логический анализатор 100МГц 16-кан, MCU ARM
USB Логический анализатор 100МГц 16-кан, MCU ARM используется для записи, просмотра и анализа сигналов в цифровых схемах и автоматической расшифровки записанных сигналов.
Для использования логического анализатора нужно скачать и установить на компьютер специальные программы для работы с устройством. Скачать программы можно здесь.

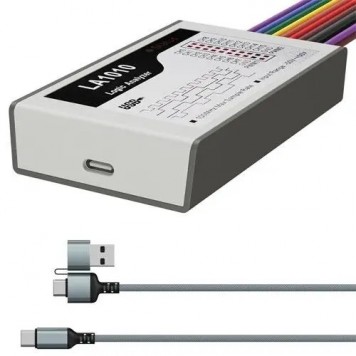

Потом подключить анализатор через кабель USB тип A – USB тип B, который идет в комплекте, к компьютеру. Операционная система начнет автоматический поиск и установку нужных для работы с устройством драйверов.

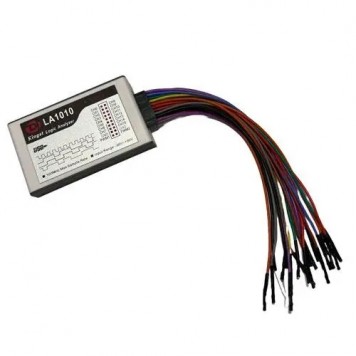

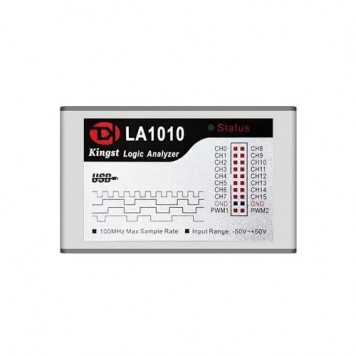

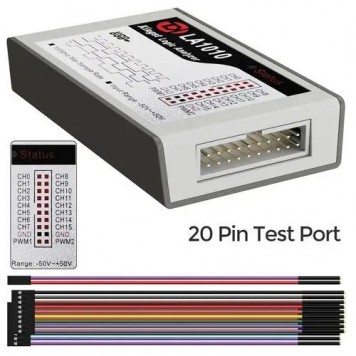

Для упрощения подключения тестируемых сигналов в комплекте с анализатором идет кабель из 20 проводников, которые заканчиваются металическими коннекторами. К анализатору, по ключу, нужно подключить коннектор шлейфа. Место установки проводника нулевого канала (CH0) должно соответствовать обозначению на рисунке-подсказке. На каждом из 20 проводников есть кембрик с обозначением номера канала CH0 – CH15 и четыре проводника GND.
Запускаем программу для чтения и расшифровки сигналов, настраиваем её. Инструкцию по настройке и работе программы можно посмотреть здесь. Потом к коннекторам шлейфа нужно подключить источники сигналов (до 16 сигналов). Запускаем программу для чтения и расшифровки сигналов и получаем графическую и аналитическую информацию о сигнале и его расшифровку. Выглядеть это будет примерно так.
Он горит, когда к анализатору подключено питание.
Программное обеспечение и сам анализатор поддерживает следующие протоколы:
- asynchronous serial, I2C, SPI, CAN, 1-Wire, UNI/O, I2S/PCM, MP Mode 9-bit Serial (i.e. Multidrop and Multiprocessor mod), Manchester, JTAG, LIN, DMX-512, Atmel SWI, MDIO, BiSS C, Simple Parallel, PS/2 Keyboard/Mouse, HMDI CEC, USB 1.1.
Анализатор может работать с логикой уровней: 1,8 В, 2 В, 2,5 В, 3,3 В, 5 В и др.
Частота дискретизации настраивается в программном обеспечении и может быть: 100 Мгц, 80 МГц, 50 МГц, 32 МГц, 25 МГц, 16 МГц, 12 МГц, 8 МГц, 4 МГц, 2 МГц, 1 МГц, 500 КГц, 250 кГц, 200 кГц, 100 кГц, 50 кГц, 25 кГц.
Но при работе нужно учитывать, что:
- при использовании 16 каналов – максимальная частота дискретизации до 16 МГц;
- при использовании 9 каналов – максимальная частота дискретизации до 32 МГц;
- при использовании 6 каналов – максимальная частота дискретизации до 50 МГц;
- при использовании 3 каналов – максимальная частота дискретизации до 100 МГц.
Питание устройства осуществляется от USB порта компьютера. Напряжение питания 5 вольт.
Характеристики:
количество каналов: 16;
частота дискретизации на канал: 25 кГц – 100 МГц;
подключение к компьютеру: USB спецификации 2.0;
поддержка операционных систем: Windows XP 32-bit, Windows Vista 32-bit 64-bit, Windows 7 32-bit 64-bit, ОС Windows 8 32-bit 64-bit, Mac OS X 10.4 Tiger и выше, Linux, Ubuntu, Fedora или OpenSUSE;
работает с логикой: 5V, 3.3V, 2.5V, 2.0V, с 1.8V;
размеры (Д х Ш х В): 102 х 53 х 27 мм;
вес комплекта: 150 г.
Комплект поставки:
- USB Логический анализатор 100МГц 16-кан, MCU ARM;
- кабель USB тип A – USB тип B;
- кабель из 20 проводников.
Тип | Детекторы |
Питание | USB 5 В |
Дополнительные характеристики | частота дискретизации на канал: 25 кГц – 100 МГц; подключение к компьютеру: USB 2.0; работает с логикой: 5V, 3.3V, 2.5V, 2.0V, с 1.8V |
Комплектация | USB Логический анализатор 100МГц 16-кан, MCU ARM; кабель USB тип A – USB тип B; кабель из 20 проводников |
Размеры | 102 х 53 х 27 мм |
Вес | 0.150 кг |
Страна-производитель товара | Китай |
Гарантия | 1 месяц |
