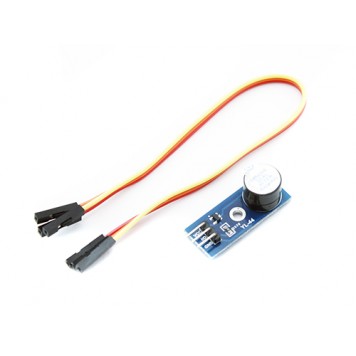

Зуммер, модуль звука, звукоизлучатель для Arduino

Зуммер, модуль звука, звукоизлучатель для Arduino используется в несложных проектах на микроконтроллерах для обеспечения звуковой сигнализации какой либо функции, процесса и т.п.
Для использования зуммера YL-44 нужно создать на его основе макет: подключить питание и подключить управляющий сигнал. Зуммер издает такой же звук, как динамик инициализации в системном блоке компьютера.  Зуммер является активным, т.к. для его работы не нужен внешний частотный генератор.
На корпусе зуммера есть отверстие для закрепления платы на плоской поверхности с помощью шурупа.
В комплекте с зуммером идет шлейф из трех проводников с коннекторами типа «мама» с обеих сторон под штыревые контакты с расстоянием между контактами 2,54 мм. С помощью этого шлейфа зуммер можно устанавливать на некотором удалении от контроллера.
Зуммер управляется Arduino контроллером или другим управляющим микропроцессорным устройством с помощью специальных программ и библиотеки «TONE».
Зуммер YL-44 имеет один 3-х контактный штыревой разъем.
Обозначение контактов:

• VCC – напряжение питания;
• I/O – управляющий сигнал;
• GND – общий контакт.

Питание модуля может осуществляться от Arduino контроллера или от внешнего источника питания. Напряжение питания 3,3 – 5 В постоянного тока.

Схема зуммера, модуля звука:

Характеристики:

модель: YL-44;
тип зуммера: активный;
издаваемый звук: такой как у динамика инициализации в системном блоке компьютера;
отверстие для закрепления на плоской поверхности;
напряжение питания: 3,3 – 5 В;
размеры: 36 х 14 х 12 мм;
длина шлейфа: 250 мм;
вес комплекта: 6 г.

Комплект поставки:

• зуммер, модуль звука, звукоизлучатель для Arduino;
• шлейф с тремя проводниками.

Автор: Павел Назаров
