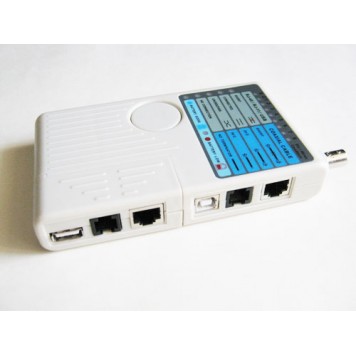

Тестер сети RJ45, BNC, RJ11, USB, детальный анализ

Это устройство может быть использовано для проверки состояния проводников кабеля и определения типа неисправности соединения.

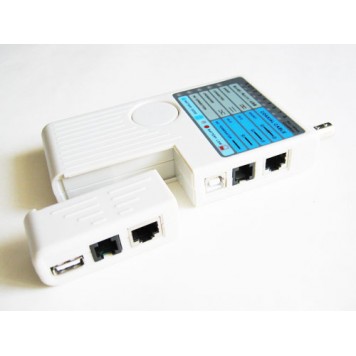

Тестер для проверки состояния кабелей состоит из 2-х блоков: основного и удаленного. Удаленный блок отстегивается от основного и служит для подключения второго конца проверяемого кабеля.
Тестер прост в управлении и обеспечивает наглядность представления полученных результатов. Тестирование начинается нажатием большой центральной кнопки на корпусе. Светодиодные индикаторы отображают проводники тестируемых кабелей и результаты тестирования соединений.

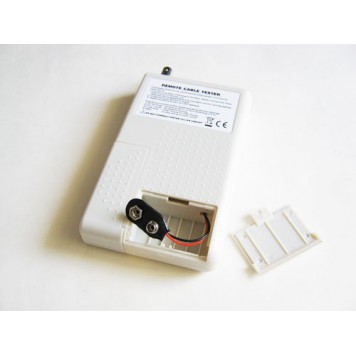

Питание тестера осуществляется от 9-ти вольтовой батареи типа "Крона", которая не включена в комплект поставки и приобретается отдельно. Отсек для установки батареи размещен под крышкой на нижней стороне корпуса основного блока.
Тестер выключается автоматически, чтобы максимально сохранить заряд батареи.
В комплект поставки входит чехол для переноски тестера из искусственной кожи.
Особенности кабельного тестера:

• Испытание экранированных (STP) и неэкранированных (UTP) LAN кабелей. Светодиод (S) показывает, что кабель экранированный.
• Тест USB кабелей с разъёмом тип A на одном конце и тип B на другом конце.
• Тестирование линий 10BASE-2 (BNC).
• Проверка 2 удалённых точек. Удаленный блок присоединяется к основному.
• Звуковой сигнал оповещает о результатах испытания.
• отображает волновое сопротивление 25 или 50 Ом.
• Тест на короткое замыкание.
• Прямое или перекрёстное соединение.
• Светодиоды показывают связи и недостатки проводников и контакты.
• Разьемы RJ-11/RJ-45 покрыты позолоченным напылением.
• Тест RJ-45/RJ-11/BNC кабеля длиной до 91 м.
• Эргономичный портативный карманный дизайн.
• Светодиодные индикаторы показывают степень заряда батареи питания. Зелёным цветом светодиод - достаточный заряд, жёлтым цветом светодиод - слабый заряд, батарея скоро сядет.

Проверка RJ-11/RJ-45, USB.
Подключите один конец кабеля к основному блоку, второй к удалённому. Нажмите кнопку и в течении 1-2 секунды будут результаты теста:
(SHORT) - короткое замыкание, 3 звуковых сигнала и засветится красным цветом светодиод. Загорятся светодиоды замкнутых  проводников;
(CONNECTED) - все отлично - будет светится синим и запищит 1 раз, также покажет в верхней части все рабочие контакты (для RJ-45 - 8, RJ-11 - 2-4-6, для USB - 4);
(NON-PARALLEL) перекрёстное соединение - покажет и засветится оранжевый светодиод, запищит 2 раза. Также покажет, какие контакты соединены;
(NO CONNECTION) соединения нет (обрыв), запищит 1 раз, засветится оранжевый светодиод. Возможно удаленный блок подключен не к тестируемому кабелю.
Проверка линий 10BASE-2 (BNC).
Подключите один конец к BNC на основном блоке, а ко второму концу подключите терминатор BNC из комплекта поставки и нажмите кнопку для тестирования.
Результаты теста:
(SHORT) - короткое замыкание, покажет красный светодиод и запищит 3 раза;
(25 OHM) - соединение есть, 25 ОМ, запищит 1 раз, покажет контакты и засветится синий светодиод;
(50 OHM) - соединение есть и с одной стороны терминатор на 50 Ом. Запищит 1 раз, засветится оранжевым светодиодом и покажет контакты;
(NO TERMINATOR) - соединения нет (обрыв), запищит 1 раз, засветится оранжевый светодиод.

Характеристики:

размеры тестера (2 блока в сборе): 143 (160 с BNC) х 85 х 26 мм;
разъемы на основном блоке: RJ-45, RJ-11, USB (тип B), BNC;
разъемы на удаленном блоке: RJ-45, RJ-11, USB (тип A);
длина тестируемых линий RJ-45/RJ-11/BNC: до 91 м;
питание: 9 В батарея типа "Крона";
вес тестера (2 блока): 153 г (без батареи);
вес комплекта поставки: 252 г;
размеры упаковки : 225 х 110 х 43 мм;
цвет корпуса: светло-серый.

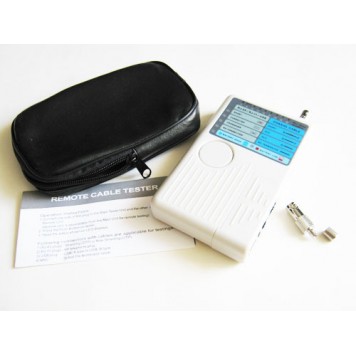

Комплект поставки:

• тестер кабельных сетей;
• терминатор BNC;
• чехол;
• инструкция пользователя (на английском языке).
