3-осевой акселерометр ADXL335 аналог выход Arduino

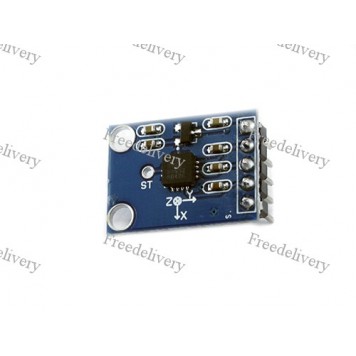

3-х осевой акселерометр (датчик положения или ускорения) GY-61 предназначен для измерения ускорения предмета, которое оно приобретает при смещении относительно своего нулевого положения. Акселерометр применяется как для измерения ускорения в сторону, в которую произошло смещение, так и для измерения ускорения, вызванного силой тяжести Земли. Практическое применение – измерение вибрации, движения, ударов, углов крена.
Для использования акселерометра сначала нужно подключить аналоговые выходы GY-61 к аналоговым входам Arduino контроллера или другого управляющего микропроцессорного устройства. Затем нужно подключить к акселерометру напряжение питания. Потом акселерометр нужно откалибровать с помощью специальных программ. Датчик можно закрепить на плоской поверхности, для этого на корпусе предусмотрено два отверстия. После выполнения вышеописанных действий можно приступать к работе.
Схема подключения к Arduino контроллеру:

Управление GY-61 осуществляется или от Arduino контроллера, или от другого микропроцессорного управляющего устройства. Поскольку акселерометр имеет возможность подключения к трем осям координат, то он может измерять любые перемещения в трехмерном пространстве. Чувствительным элементом датчика являются переменные конденсаторы, обкладки которых двигаются под воздействием внешней силы. Диапазон измерения датчика -3,6 g – +3.6 g.

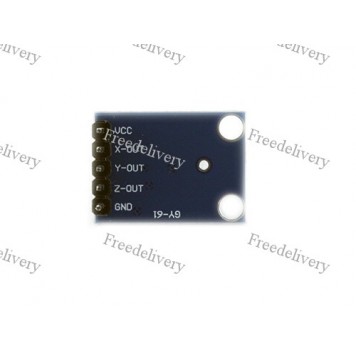

3-х осевой акселерометр GY-61 имеет колодку из пяти контактов с расстоянием между контактами 2,54 мм:

• контакт, обозначенный VCC – напряжение питания;
• контакт, обозначенный GND – общий контакт;
• контакт, обозначенный X-OUT – аналоговый выход оси X;
• контакт, обозначенный Y-OUT – аналоговый выход оси Y;
• контакт, обозначенный Z-OUT – аналоговый выход оси Z;
• дополнительный контакт, обозначенный ST, соединен напрямую с чипом XL335B и исполняет функцию самотестирования (Self-Test).

Питания 3-х осевого акселерометра GY-61 осуществляется от Arduino контроллера или от другого микропроцессорного управляющего устройства. Датчик может питаться от напряжения 5В или от напряжения 3,3В.

Характеристики:

датчик собран на чипе: XL335B;
модель: GY-61;
тип: аналоговый;
потребляемый ток: 350мкА;
диапазон измерения датчика: -3,6 g – +3.6 g;
чувствительность: 300мВ/g;
напряжение питания: 3,3 или 5В;
размеры: 21 х 16 х 11 мм;
вес: 2 г.

Даташит на чип XL335B.

Полезная статья
