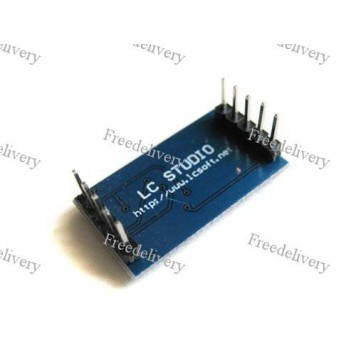

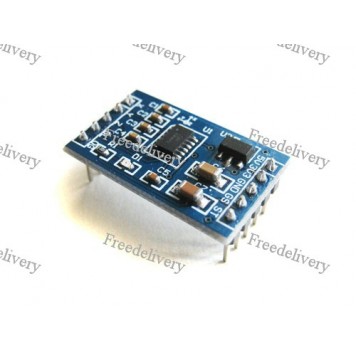

3-осевой акселерометр MMA7361 для плат Arduino

3-х осевой акселерометр (датчик положения или ускорения) MMA7361 предназначен для измерения ускорения предмета, которое оно приобретает при смещении относительно своего нулевого положения. Акселерометр применяется как для измерения ускорения в сторону, в которую произошло смещение, так и для измерения ускорения, вызванного силой тяжести Земли. Практическое применение – измерение вибрации, движения, ударов, углов крена.
Для использования акселерометра сначала нужно собрать на его основе макет, предварительно подключив выводы управления и питание. Потом акселерометр нужно вывести из режима сна (по умолчанию устройство находится в режиме сна) и откалибровать с помощью специальных программ. После выполнения вышеописанных действий можно приступать к работе.
Управление устройством осуществляется или от Arduino контроллера, или от другого микропроцессорного управляющего устройства. Поскольку акселерометр имеет возможность подключения к трем осям координат, то он может измерять любые перемещения в трехмерном пространстве.  Чувствительным элементом датчика являются переменные конденсаторы, обкладки которых двигаются под воздействием внешней силы. Имеется возможность выбора 4 режимов чувствительности, а также включение и выключения режима сна. Настройка чувствительности датчика осуществляется с помощью входов 0G и GS. Уровни чувствительности 1,5g, 2g, 4g, 6g.
3-х осевой акселерометр MMA7361 имеет две штыревые колодки контактов, по 5 контактов на каждой:

• на левой колодке расположены контакты X, Y, Z, SL, 0G. Контакты X, Y, Z используются для передачи информации о положении датчика в пространстве и подключаются к Arduino контроллеру, или другому микропроцессорному управляющему устройству. Контакт SL используется для включения и отключения режима сна. Контакт 0G используется для настройки уровня чувствительности;
• на правой колодке расположены контакты 5V, 3V3, GND, GS, ST. Контакты 5V, 3V3, GND используются для подключения питания к акселерометру. Контакт GS используется для настройки уровня чувствительности.

Питания 3-х осевого акселерометра MMA7361 осуществляется от Arduino контроллера или от другого микропроцессорного управляющего устройства. Датчик может питаться от напряжения 5 вольт или от напряжения 3,3 В.

Характеристики:

возможность выбора уровня чувствительности: 1,5g, 2g, 4g, 6g;
низкое потребление тока: 500 мА;
режим сна: 3мА;
низкое рабочее напряжение: 2,2 – 3,6 В;
высокая чувствительность: 1,5g;
быстрое время включения;
габариты: 28 х 17 х 12 мм;
вес: 2г.

Схема подключения 3-х осевого акселерометра к Arduino контроллеру:
