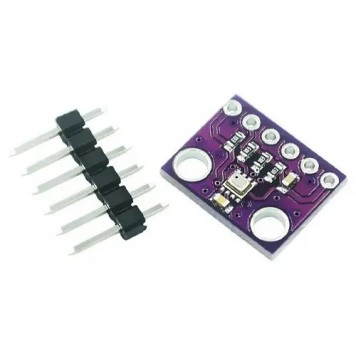

Барометр датчик давления температуры влажности метеодатчик BME280 Arduino
Барометрический датчик давления BME280 используется для измерения барометрического, абсолютного, дифференциального, избыточного давления, а также значения температуры и влажности окружающей среды.
Для использования датчика давления BME280 сначала нужно его подключить к Arduino контроллеру или другому микропроцессорному управляющему устройству. Потом нужно скачать и установить библиотеку для работы с датчиком. Далее нужно написать программу для работы с BME280. По умолчанию, измерение давления происходит в паскалях. На корпусе датчика есть одно отверстие для закрепления его на любой поверхности и в любом положении.
Чувствительным элементом датчика является мембрана в корпусе, которая работает на пьезорезистивном принципе. Пьезорезистивный эффект – зависимость сопротивления материала от величины его деформации.
BME280 имеет один ряд из 4 контактов для подключения данных и питания:
- VIN – напряжение питания;
- GND – общий контакт;
- SCL – Serial Clock;
- SDA – Serial Data.
Датчик работает по I2C интерфейсу.
BME280 имеет три режима работы:
- Sleep – режим сна;
- Forced – команда на измерение, процесс измерения, считывание значений, переход в спящий режим;
- Normal – датчик работает циклически. Через заданное время датчик выходит из режима сна, выполняет измерения, сохраняет данные и уходит в режим сна на указанное время.
Питание датчика давления осуществляется от Arduino контроллера или от другого микропроцессорного управляющего устройства. Датчик может питаться от напряжения 1,62 – 5 В.
Характеристики:
модель: BME280;
диапазон измеряемого давления: 300 – 1100 гектопаскаль (+9000 – -500 м над уровнем моря);
точность измерения давления: 0,1 гектопаскаль;
измеряемая температура: -40 – 85°С;
точность измерения температуры: 0,1°С;
измерения влажности: от 0 до 100%;
точность измерения влажности: 3%;
напряжение питания: 1,62 – 5 В;
потребление тока в режиме «низкого потребления»: 0,5 мкА;
интерфейсы: I2C;
частота шины IIC: 3,4 МГц;
время срабатывания: 2 мс;
размеры: 15 х 10 х 12 мм;
вес: 1 г.
Тип детектирования | Влажность, Температура, Давление |
Тип подключения | Проводные |
Управление | Локальный доступ |
Тип установки | Настольный |
Цвет | Фиолетовый (плата) |
Питание | 1,62 – 5 В |
Дополнительные характеристики | диапазон измеряемого давления: 300 – 1100 гектопаскаль; точность измерения давления: 0,1 гектопаскаль; измеряемая температура: -40 – 85°С; точность измерения температуры: 0,1°С; измерения влажности: от 0 до 100%; точность измерения влажности: 3% |
Размеры | 15 х 10 х 12 мм |
Вес | 1 г |
Страна-производитель товара | Китай |
Гарантия | 1 месяц |
Нет отзывов об этом товаре.
!!! Возможны незначительные отличия товара от представленного на сайте, но это не влияет на его эксплуатационные показатели и функциональность.
