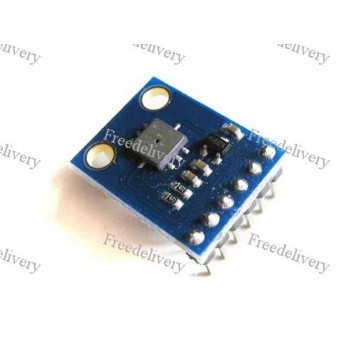

Барометрический датчик давления BMP085 для Arduino

Снято с продажи
Датчик давления с интерфейсом I2C (IIC) и чувствительным элементом для контроллеров Arduino, работа которого основана на пьезорезистивном принципе.

Барометрический датчик давления BMP085 предназначен для измерения барометрического, абсолютного, дифференциального и избыточного давления.
Для использования датчика давления сначала нужно собрать на его основе макет, предварительно подключив выводы управления и питание. Потом датчик давления нужно откалибровать с помощью специальных программ. После выполнения вышеописанных действий можно приступать к работе.
Практическое применение: интегрируется в GPS навигаторы, измерение давления внутри и снаружи, спорт, для определения погоды, для барометрических измерений высоты.
На корпусе датчика есть два отверстия для закрепления его на любой поверхности и в любом положении.
Управление датчиком осуществляется или от Arduino контроллера, или от другого микропроцессорного управляющего устройства.
Чувствительным элементом датчика является мембрана в корпусе, которая работает на пьезорезистивном принципе. Пьезорезистивный эффект – зависимость сопротивления материала от величины его деформации.

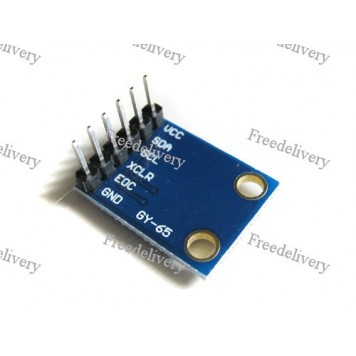

Барометрический датчик давления BMP085 имеет одну штыревую колодку из 6 контактов:

  • VCC – напряжение питания;
  • SDA - последовательная линия данных I2C шины;
  • SCL – последовательная линия тактирования I2C шины;
  • XCLR (Master clear input) – вход;
  • EOC (End of conversion output) – выход;
  • GND – общий вывод.

Питание датчика давления осуществляется от Arduino контроллера или от другого микропроцессорного управляющего устройства. Датчик может питаться от напряжения 1,62 – 5 В.

Характеристики:

диапазон измеряемого давления: 300 – 1100 гектопаскаль (+9000 – -500 м над уровнем моря);
напряжение питания: 1,62 – 5 В;
потребление тока: 100 мкА;
I2C (IIC) интерфейс;
входная тактовая частота: до 3,4 МГц;
время срабатывания: 7,5 мс;
рабочая температура: -40 - 85°С;
габариты: 21,2 х 16,0 х 11,2 мм;
вес: 2 г;
цвет: синий.
