Датчик Холла, модуль магнитного поля, для Arduino

Снято с продажи
Датчик Холла для детектирования магнитного поля, собранный на компараторе LM393 для Arduino.

Датчик Холла – это датчик магнитного поля. Он был назван в честь фамилии физика Холла, который открыл принцип, на основе которого и работает данный датчик. Суть эффекта Холла: если в магнитное поле поместить пластину с протекающим через неё током, то электроны в пластине будут отклоняться в направлении, перпендикулярном направлению тока. В какую именно сторону будут отклоняться электроны, зависит от полярности магнитного поля.
Датчики Холла бывают двух типов: аналогового и цифрового. Аналоговые сенсоры  преобразует индукцию магнитного поля в напряжение, знак и величина которого будут зависеть от полярности и силы поля. Цифровой датчик определяет только наличие или же отсутствие магнитного поля (логические «1» или «0»).
Данный датчик Холла имеет 4-контактный штыревой интерфейс для подключения к микроконтроллеру. Контакт АO –  аналоговый выход  для обмена данными между датчиком и микроконтроллером; контакт DO – цифровой выход; VCC – напряжение питания; GND – общий контакт.
Питание датчика осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства, или внешнего источника питания (блока питания, батареи).

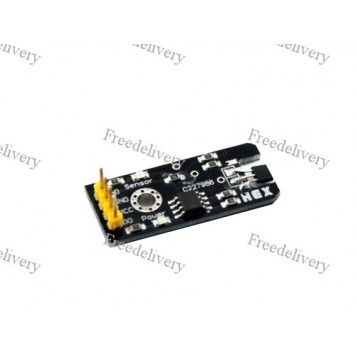

На плате находится светодиод индикации работы  «Power» и светодиод срабатывания датчика «Sensor».

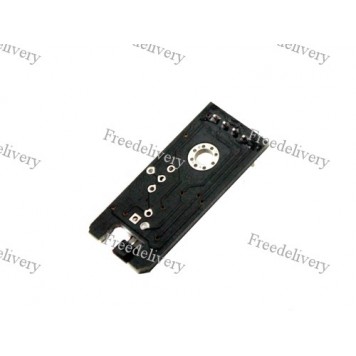

На плате находится монтажное отверстие диаметром 3 мм.

Характеристики:

принцип работы датчика основан на эффекте Холла;
датчик собран на компараторе LM393;
выходной ток компаратора: 16 мА;
напряжение питания датчика: от 0 до 15 В;
размер платы: 30 х 15 мм;
габариты модуля:  30 х 15 х 11 мм;
вес:  3 г.
