Датчик наклона, вибрации SW-420, модуль Arduino

Датчик наклона, вибрации SW-420, модуль Arduino может использоваться в несложных проектах на микроконтроллерах, где нужно следить за уровнем наклона или вибрации. Практическое применение: использование в системах охраны.
Для использования датчика нужно подключить его к Arduino контроллеру или другому микропроцессорному управляющему устройству, подать питание, создать программу для работы с датчиком или использовать готовое решение. На корпусе датчика есть два светодиода. Красный подключен к выводу питания и горит, когда на модуль подается напряжение питания. Зеленый подключен к цифровому выходу и горит, когда датчик срабатывает. На корпусе датчика есть отверстие, с помощью которого можно жестко закрепить датчик на плоской поверхности. На корпусе датчика есть переменный резистор обозначенный C-01. С помощью этого резистора настраивается чувствительность датчика.
Датчик наклона, вибрации SW-420, модуль Arduino имеет один 3-контактный разъем для подключения к контроллеру и питания:

• контакт VCC – напряжение питания;
• средний контакт, обозначенный пиктограммой заземления – общий контакт;
• контакт DO – цифровой выходной сигнал датчика.

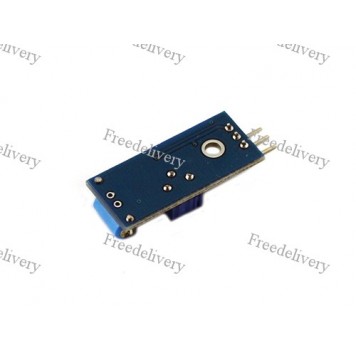

Общий вид датчика:

Датчик может питаться как от Arduino контроллера (другого микропроцессорного управляющего устройства), так и от внешнего источника питания. Напряжение питания 3,3 – 5 вольт постоянного тока.

Характеристики:

датчик собран на: сенсоре SW-420 и компараторе LM393;
модель: SW-420;
напряжение питания: 3,3 – 5 В;
тип выходного сигнала: цифровой;
размеры: 32 х 14 мм;
вес: 3 г.
