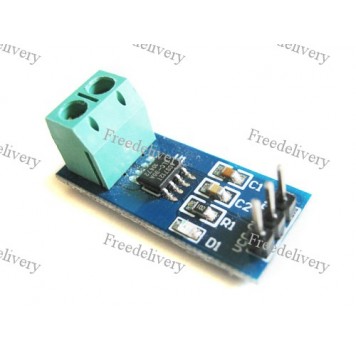

Датчик тока 30А ACS712, эфф. Холла, модуль Arduino

Датчик тока 30А ACS712 используется для измерения силы тока и интеграции в схемы защиты от перегрузки по току, зарядные устройства, импульсные источники питания, программируемые источники тока.
Для использования датчика нужно собрать на его основе макет (подключить питание, подключить к контроллеру, поместить датчик в схему измерения). Потом нужно записать на контроллер специальную программу, которая позволяет работать с датчиком. После этого можно начинать работу. На корпусе датчика расположен светодиод D1, который горит, когда на датчик подается напряжение питания. Датчик тока ACS712 основан на принципе, открытом в 1879 году Эдвином Холлом (Edwin Hall), и названным его именем.
Управление датчиком осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства с помощью специальных программ.
Датчик тока 30А ACS712 имеет два интерфейса:

• 3-контактный штыревой интерфейс для подключения к микроконтроллеру. Контакты OUT (выходной сигнал) – контакт для обмена данными между датчиком и микроконтроллером; VCC – напряжение питания; GND – общий контакт.
• для подключения входного тока на плате присутствует 2 контакта-зажима.

Питание датчика осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства, или внешнего источника питания (блока питания, батареи). Напряжение питания датчика 5В.

Характеристики:

принцип работы датчика основан на эффекте Холла;
датчик собранный на микросхеме: ACS712;
диапазоном измерения тока: до 30А;
чувствительность: 66 мВ/А;
максимальная полоса пропускания составляет: 80 кГц;
при нулевом токе, протекающем через датчик, выходное напряжение равно половине напряжения питания (Vcc/2);
напряжение питания датчика: 5В;
температурный диапазон работы: -40 – +85°С;
габариты модуля: 31,4 х 13,0 х 14,1 мм;
вес: 4 г.
