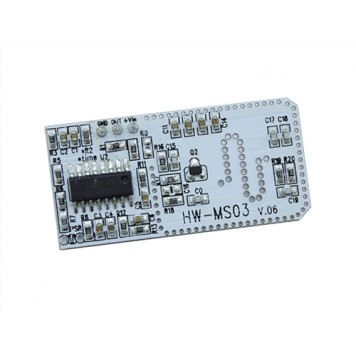

Микроволновый датчик движения 2.4-5.8ГГц доплеровский радар HW-MS03

75.00грн.
Нет в наличии
Микроволновой датчик движения на частоте 2,4 – 5,8 ГГц модель HW-MS03, принцип действия которого базируется на эффекте Доплера, собран на чипе BISS0001.


Датчик HW-MS03 используется как датчик движения в различных системах автоматизации, например, автоматическое открытие/закрытие дверей, автоматические системы освещения, системы безопасности, в проектах на микроконтроллерах (в т.ч. Arduino). Датчик работает по принципу эффекта Доплера – изменение частоты и длины волн, регистрируемых приёмником, вызванного движением их источника и/или движением приёмника.
Для использования датчика HW-MS03 нужно к контактам, обозначенным на плате +VIN и GND, подключить напряжение питания в диапазоне 3,7 – 24 В постоянного тока. Потом контакт датчика, обозначенный OUT, нужно подключить к цифровому входу микропроцессорного устройства, которое будет обрабатывать сигналы с датчика, например, к Arduino контроллеру. Когда датчик срабатывает, на выходе OUT устанавливается уровень логической единицы значением +3,3 В.
Датчик HW-MS03 можно подстроить под свои потребности, а именно изменить чувствительность и/или время удержания импульса. Для этого на плате датчика есть два резистора, обозначенных R9 (отвечает за чувствительность) и R2 (отвечает за время удержания импульса).
Схема датчика HW-MS03:
Схема датчика HW-MS03
Датчик HW-MS03 собран на чипе BISS0001, который в одном корпусе имеет передатчик и приемник. Частота передатчика составляет 2,4 – 5,8 ГГц.
Датчик HW-MS03 удерживает уровень логической единицы на выводе OUT на протяжении 2 секунд (по умолчанию) после прекращения движения. Если датчик многократно срабатывает, например, фиксирует движения в течении 10 секунд, то уровень логической единицы на выходе будет установлен на протяжении 12 секунд с момента первого срабатывания (10 движение плюс 2 задержка).

Характеристики:

модель: HW-MS03;
чип: BISS0001;
радиус действия по умолчанию: 10 м;
время удержания импульса по умолчанию: 2 секунды;
угол обзора: 360°;
частота: 2,4 – 5,8 ГГц;
напряжение питания: 3,7 – 24 В постоянного тока;
потребляемый ток: до 7 мА;
уровень логической единицы: +3,3 В;
размеры: 40 x 20 x 3 мм;
вес: 3 г.

Объект детекции Движение
Тип Проводные
Тип монтажа Накладной,
Настенный,
Настольный,
Потолочный
Дальность детектирования (порог срабатывания) 10 м
Рабочее напряжение 3,7 – 24 В
Питание DC 3,7 – 24 В
Дополнительные характеристики угол обзора: 360°;
частота: 2,4 – 5,8 ГГц;
уровень логической единицы: +3,3 В
Размеры 40 x 20 x 3 мм
Вес 3 г
Страна-производитель товара Китай
Гарантия 1 месяц
