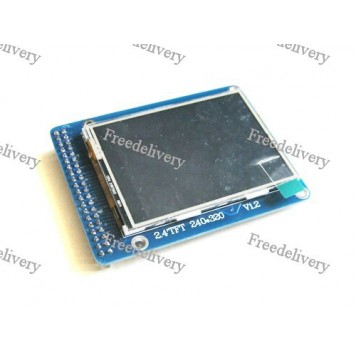

2.4 ЖК дисплей 320x240, тачскрин, SD слот, Arduino

Жидкокристаллический дисплей тачскрин используется для преобразования сигналов от контроллеров, датчиков в графическую информацию и вывода ёё на экран, для управления графической информацией и для записи-чтения графической информации с SD карт.
Для использования 2.4" TFT LCD Screen Module нужно на его основе собрать макет (подключить к контроллеру, обеспечить питание, по потребности подключить сигналы датчиков, по потребности подключить SD карту).
2.4" TFT LCD Screen Module поддерживает передачу данных по каналам 8 или 16 бит. В зависимости, какой способ выбран, для передачи данных используются разные контакты (для 8 бит DB8 – DB15, для 16 бит DB0 – DB15).
Управление 2.4" TFT LCD Screen Module осуществляется или от Arduino контроллера, или от другого микропроцессорного управляющего устройства через соответствующие выводы.
Для корректной работы дисплея нужно записать в контроллер нужные библиотеки и специальные программы (библиотека UTFT обязательна). Управление непосредственно изображением осуществляется с помощью тачскрина.

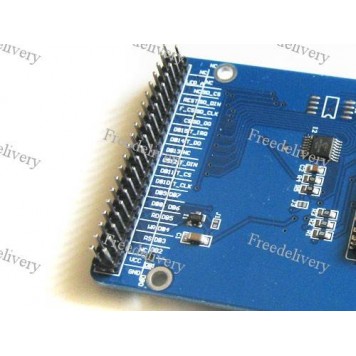

2.4" TFT LCD Screen Module имеет один 40 пиновый интерфейс для подключения питания, микроконтроллера и периферийных устройств.
Назначение контактов интерфейса:

Питание 2.4" TFT LCD Screen Module осуществляется или от Arduino контроллера (другого микропроцессорного управляющего устройства), или от внешнего источника питания (блока питания, батареи). Напряжение питания модуля 3,3 – 5,5В (если нужно подключить модуль с напряжением 5В или выше, нужно добавить резисторы сопротивлением 30 кОм и 20 кОм для уменьшения напряжения).

Характеристики:

собран на контроллере S6D1121;
жидкокристаллический дисплей тачскрин с диагональю 2,4 дюйма (50 х 38 мм);
разрешение экрана 320 x 240 точек с поддержкой 65000 цветов;
40-пиновый интерфейс для подключения питания, микроконтроллера и периферийных устройств;
напряжение питания модуля 3,3 – 5,5В (если вам нужно подключить модуль с напряжением 5В или выше нужно добавить резисторы сопротивлением 30кОм и 20кОм для уменьшения напряжения);
возможна передача данных по каналам 8/16 бит;

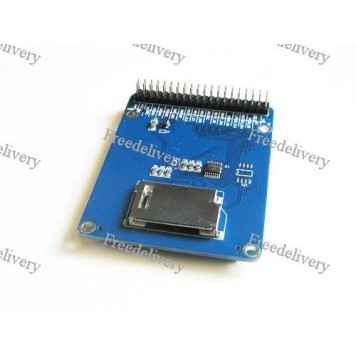

имеет слот для SD карт;
габариты: 73,0 х 55,1 х 14,0 мм;
вес: 31 г.

Схема размещения элементов и контактов:
