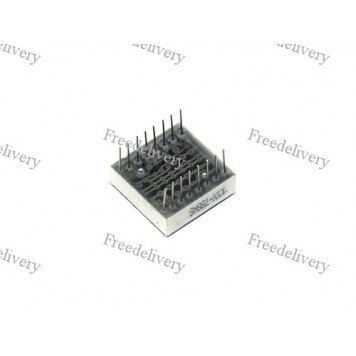

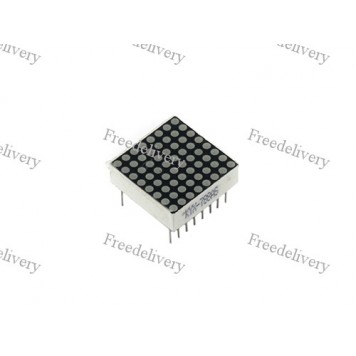

МИНИ матричный дисплей 8х8 общий анод Arduino AVR

Матричный дисплей KYX-788AS используется для отображения символов, специальных знаков и графических изображений в различных устройствах.
Для использования матричного дисплея нужно собрать на его основе макет: собрать управляющую схему или подключить к Arduino контроллеру или другому микропроцессорному управляющему устройству. Дисплей можно устанавливать в макетную плату для Arduino без переходников т.к. шаг контактов 2,54 мм. По потребности создать программу управления дисплеем, подключить питание и начинать работу.
Расположение контактов:

Управление дисплеем осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства с помощью специальных программ или от платы управления (драйвера).
Матричный дисплей KYX-788AS имеет 16 штыревых выводов, 8 из которых отвечают за ряды, а другие 8 за столбцы.
Питание дисплея осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства, или от платы управления (драйвера), или внешнего источника питания (блока питания, батареи). Напряжение питания 1,8 – 2,3 В.

Характеристики:

модель: KYX-788AS;
размер матрицы: 8 х 8 светодиодов;
пиковая длина волны: 625 – 630 нм;
диаметр светодиода: 1,9 мм;
расстояние между пинами: 2,54 мм;
напряжение питания: 1,8 – 2,3 В;
допустимый непрерывный ток: до 20 мА;
максимальная температура пайки: 260°C (до 5 секунд);
рабочая температура: -30 – 70°C;
размеры: 20 x 20 х 6 мм;
вес: 2 г.
