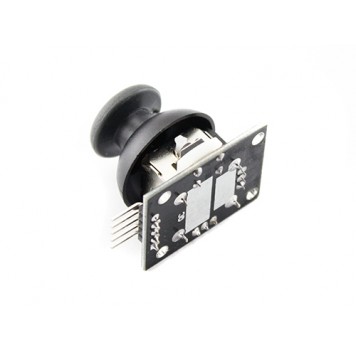

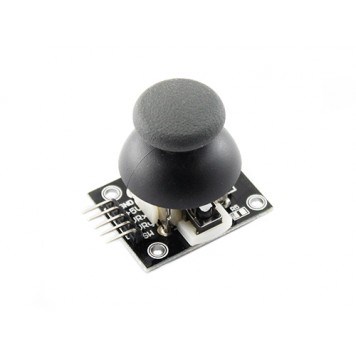

Джойстик, манипулятор, модуль управления, Arduino

40.00грн.
В наличии
Ручной манипулятор джойстик с кнопкой для Arduino.


Джойстик, манипулятор, модуль управления может использоваться для управления различными устройствами, роботами, моделями.

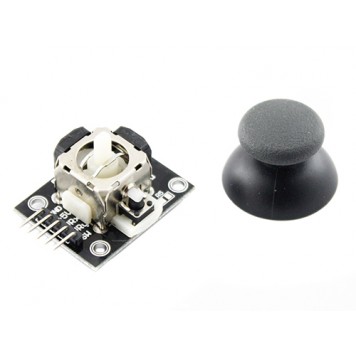

Для использования джойстика, манипулятора, модуля управления нужно подключить его к устройству, которым нужно управлять, по потребности создать программу управления и подключить питание. Управление с манипулятора осуществляется с помощью подвижной ручки (ручка может поворачиваться на 360° под большим углом). Управление ведется сразу по двум осям координат. Под ручкой управления есть кнопка, которую можно нажать, если прижать ручку манипулятора в нейтральном положении. Эта кнопка расширяет возможности управления. Для закрепления манипулятора на плоской поверхности на плате предусмотрено 4 отверстия.
Джойстик, манипулятор, модуль управления имеет один разъем для подключения питания, и для подключения к устройству, которым нужно управлять. Это 5-контактный штыревой разъем.
Обозначение контактов:
+5V – напряжение питания;
VRy – передача информации о положении манипулятора по оси Y;
VRx – передача информации о положении манипулятора по оси X;
SW – передача информации о состоянии кнопки;
GND – общий вывод.
Питание манипулятором осуществляется от устройства, которым нужно управлять или от внешнего источника (блока питания батареи). Напряжение питания 5 В. При использовании питания 5 В, на выводы VRy и VRx подается напряжение по 2,5 В. При движении вверх/вправо показатель напряжения растет до 5 В, в обратную сторону – напряжение падает до 0 В.

Характеристики:

джойстик манипулятор;
ручка может поворачиваться на 360°;
управление ведется сразу по двум осям координат;
есть кнопка, которая расширяет возможности управления;
предусмотрены 4 монтажных отверстия;
5-контактный штыревой интерфейс для подключения к устройству, которым нужно управлять и для подключения питания;
напряжение питания: 5В;
габариты модуля: 40,2 х 32,7 х 34,3 мм;
вес модуля: 12 г.
