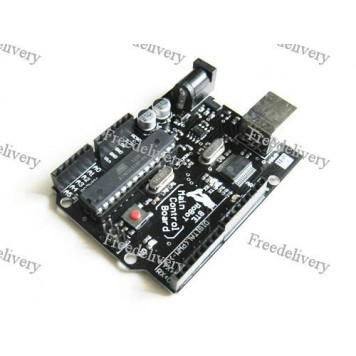

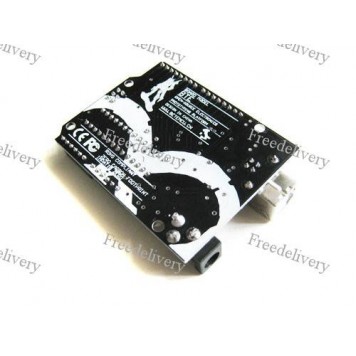

Arduino Duemilanove 2009 AVR ATmega328p плата + USB

Контроллер предназначен для программирования автономных микропроцессорных объектов или может подключаться к программному обеспечению, выполняемому на компьютере (например, Adobe Flash, Processing, Max/MSP, Pure Data, SuperCollider).
Для использования контроллера нужно подключить его через USB тип A – USB тип B кабель к USB порту компьютера. Альтернативой может послужить подключение внешнего блока питания или батареи. После подачи питания на контроллере должен загореться красный светодиод, сигнализирующий о включении, а на компьютере отобразится подключение нового внешнего оборудования.
Драйверов устанавливать не надо, так как в контроллер вшит загрузчик с драйвером USB COM. Далее установите программное обеспечение Arduino. Через доступные входы-выходы подключите программируемое устройство и начинайте работу.
Управление контроллером осуществляется с помощью специального программного обеспечения Arduino.
Микроконтроллер ATmega328P-PU поставляется с записанным загрузчиком, что облегчает запись новых программ без использования внешних программаторов. Также есть возможность не использовать стандартный загрузчик и запрограммировать микроконтроллер через выводы ICSP (внутрисхемное программирование). На плате контроллера находится кнопка сброса параметров или перезагрузки RESET.
Встроенный микроконтроллер имеет 14 цифровых вводов-выводов:
контроллер имеет возможность подключения последовательной шины, выводы 0 и 1, соответственно Rx, Tx (эмулятор RS232);
внешнее прерывание - вывод 2 и вывод 3;
широтно-импульсная модуляция выводы 3, 5, 6, 9, 10, и 11. Любой из выводов обеспечивает ШИМ с разрешением 8 бит;
Serial Peripheral Interface (SPI) – вывод 12 (MISO), вывод 11 (MOSI), вывод 13 (SCK), вывод 10 (SS). Посредством данных выводов осуществляется связь SPI, которая, хотя и поддерживается аппаратной частью, не включена в язык Arduino. Встроенный светодиод, подключенный к цифровому выводу 13, Если значение на выводе имеет высокий потенциал, то светодиод горит;
интерфейс I2C (IIC) Inter-Integrated Circuit: вывод 4 (SDA) вывод 5 (SCL). Посредством выводов осуществляется связь IIC (TWI).
Также на контроллере установлено 6 аналоговых входов обозначенных А0 – А5, каждый разрешением 10 бит (т.е. может принимать 1024 различных значения).
Вывод AREF – опорное напряжение для аналоговых входов.
Вывод Reset – низкий уровень сигнала на выводе перезагружает микроконтроллер. Обычно применяется для подключения кнопки перезагрузки на плате расширения, закрывающей доступ к кнопке на самой плате Arduino.
Предусмотрен интерфейс ICSP (внутрисхемное программирование) для подключения программатора и перепрограммирования встроенного микроконтроллера.
Работа контроллера предусмотрена при питании платы 5 В. При напряжении питания ниже 7В, вывод 5V может выдавать менее 5В и это может привести к нестабильной работе. Если использовать напряжение выше 12В регулятор напряжения может перегреться и повредить контроллер. Рекомендуемый диапазон напряжения питания 7 – 12В. Внешнее питание контроллера может подаваться через блок питания или от батареи. Провода от батареи подключаются к выводам Gnd и Vin разъема питания.
Разъемы питания:

• VIN – вход используется для подачи питания от внешнего источника;
• 5V – регулируемый источник напряжения, используемый для питания микроконтроллера и компонентов на плате;
• 3.3V – напряжение на выводе 3,3 В, генерируемое встроенным регулятором на плате. Максимальное потребление тока 50 мА;
• GND – выводы заземления.

Характеристики:

модель: Arduino Duemilanove 2009 AVR ATmega328P-PU;
микроконтроллер ATmega328P-PU;
рабочее напряжение: 5В;
входное напряжение (рекомендуемое): 7 – 11 В;
входное напряжение (предельное): 6 – 20 В;
цифровые входы/выходы: 14 (6 из которых могут использоваться, как выходы ШИМ);
аналоговые входы: 6 шт;
постоянный ток через вход/выход: 40мА;
постоянный ток для вывода 3,3 В: 50мА;
флэш-память: 32 Кб (ATmega328P-PU) из которых 0,5 Кб используются для загрузчика;
ОЗУ: 2 Кб;
EEPROM: 1 Кб;
тактовая частота: 16 Мгц;
габаритные размеры: 76 x 53 х 14 мм;
длина USB кабеля: 1,3 м;
вес контроллера: 26 г;
вес комплекта поставки: 65 г.

Комплект поставки:

• Arduino Duemilanove 2009 AVR ATmega328P-PU;
• кабель USB тип A – USB тип B.
