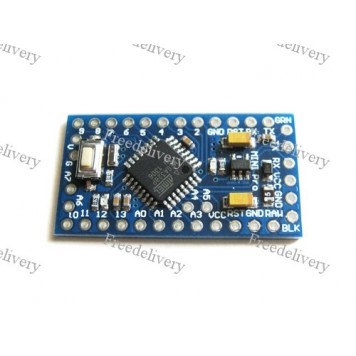

Arduino Pro Mini ATmega328 5V 16M плата, Nano

Контроллер предназначен для программирования автономных микропроцессорных объектов или может подключаться к программному обеспечению, выполняемому на компьютере (например, Adobe Flash, Processing, Max/MSP, Pure Data, SuperCollider). Контроллер совместим с платформой Arduino Mini.
Платформа поставляется без установленных выводов, что позволяет пользователям применять собственные выводы и разъемы. Для использования контроллера нужно подключить его с помощью клемм TX, RX, VCC, GND (USB коннектор в комплекте не идет) к USB порту компьютера. Альтернативой может послужить подключение внешнего блока питания или батареи. После подачи питания на контроллере должен загореться зеленый светодиод, сигнализирующий о включении, и мерцать оранжевый, а на компьютере отобразится подключение нового внешнего оборудования. Драйверов устанавливать не надо, так как в контроллер вшит загрузчик с драйвером USB COM.  Связь осуществляется оригинальным протоколом STK500. Далее установите программное обеспечение Arduino. Через доступные входы-выходы подключите программируемое устройство и начинайте работу.
Управление контроллером осуществляется с помощью специального программного обеспечения Arduino. Микроконтроллер ATmega328P-PU поставляется с записанным загрузчиком, что облегчает запись новых программ без использования внешних программаторов. Также есть возможность не использовать стандартный загрузчик и запрограммировать микроконтроллер через выводы ICSP (внутрисхемное программирование). На плате контроллера находится кнопка сброса параметров или перезагрузки RESET.
Встроенный микроконтроллер имеет 14 цифровых выводов каждый из них, с помощью специальных функций, может настраиваться как вход или выход.

• последовательная шина: 0 (RX) и 1 (TX). Выводы используются для получения (RX) и передачи (TX) данных TTL. Данные выводы имеют соединение с выводами TX-0 и RX-1 блока из шести выводов;
• внешнее прерывание: 2 и 3. Данные выводы могут быть сконфигурированы на вызов прерывания либо на младшем значении, либо на переднем или заднем фронте, или при изменении значения;
• ШИМ (широтно-импульсная модуляция): 3, 5, 6, 9, 10, и 11. Любой из выводов обеспечивает ШИМ с разрешением 8 бит;
• SPI (Serial Peripheral Interface): 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK). Посредством данных выводов осуществляется связь SPI, которая, хотя и поддерживается аппаратной частью, не включена в язык Arduino;
• встроенный светодиод, подключенный к цифровому выводу 13. Если значение на выводе имеет высокий потенциал, то светодиод горит;
• на платформе Pro Mini установлены 6 аналоговых входов, каждый разрешением 10 бит (т.е. может принимать 1024 различных значения). Четыре из них расположены на краю платформы, а другие два (входы 4 и 5) ближе к центру;
• интерфейс IIC (Inter-Integrated Circuit): вывод 4 (SDA) вывод 5 (SCL). Посредством выводов осуществляется связь ICC (TWI);
• вывод AREF – опорное напряжение для аналоговых входов;
• вывод Reset – низкий уровень сигнала на выводе перезагружает микроконтроллер. Обычно применяется для подключения кнопки перезагрузки на плате расширения, закрывающей доступ к кнопке на самой плате Arduino;
• предусмотрен интерфейс ICSP (внутрисхемное программирование) для подключения программатора и перепрограммирования встроенного микроконтроллера.

Arduino Pro Mini может получать питание: через кабель FTDI, или от платы-конвертора, или от регулируемого источника питания 3,3В или 5В  через вывод Vcc, или от нерегулируемого источника через вывод RAW.
Выводы питания:

• RAW – для подключения нерегулируемого напряжения;
• VCC – для подключения регулируемых 3,3В или 5В;
• GND – выводы заземления.

Характеристики:

модель: Arduino Pro Mini MEGA328AU1306;
микроконтроллер: MEGA328AU1306;
рабочее напряжение: 3,3В или 5В;
цифровые входы/выходы: 14 (6 из которых могут использоваться как выходы ШИМ);
аналоговые входы: 6 шт;
постоянный ток через вход/выход: 40мА;
флэш-память: 32 Кб из которых 2 Кб используются для загрузчика;
ОЗУ: 2 Кб;
EEPROM: 1 Кб;
тактовая частота: 16 Мгц;
размеры платы: 34,0 х 18,3 х 4,2 мм;
вес платы: 3 г;
вес комплекта: 6 г.

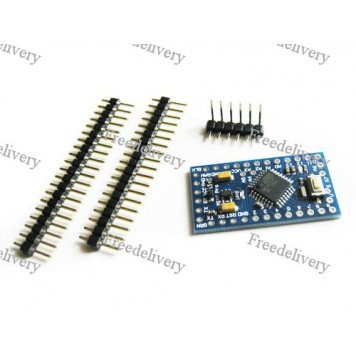

Комплект поставки:

• контроллер Arduino Pro Mini MEGA328AU1306;
• коннектор на 20 pin – 2 шт.;
• угловой коннектор на 6 pin.
