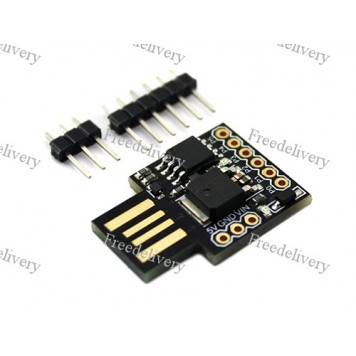

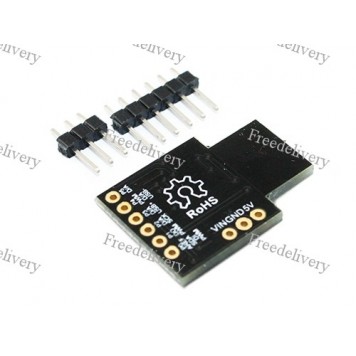

Digispark ATtiny85 Arduino совместимая плата USB

Снято с продажи
Контроллер Digispark USB собран на микроконтроллере ATtiny85-20SU.

Digispark ATtiny85 Arduino совместимая плата USB предназначена для программирования, контроля, управления в различных проектах, в которых требуется использование микроконтроллеров или может подключаться к программному обеспечению, выполняемому на компьютере (например, Adobe Flash, Processing, Max/MSP, Pure Data, SuperCollider). Контроллер Digispark USB может заменить Arduino контроллеры в проектах, где важны габариты и не нужна большая мощность. Контроллер Digispark USB полностью совместим с программным обеспечением Arduino IDE и с программным кодом, написанным в этой среде. Контроллер Digispark USB будет отличным устройством для начинающих разработчиков.
Перед началом работы с Digispark USB нужно скачать и установить на Ваш компьютер программное обеспечение Arduino IDE. Затем нужно скачать и установить драйвера для работы с платой. После этого можно подключать контроллер напрямую (желательно через удлинитель) в USB порт компьютера. Ваша операционная система должна автоматически опередить контроллер. После подачи питания на плате контроллера будет гореть красный светодиод индикации питания и мигать RGB светодиод индикации состояния. После этого можно начинать работу с контроллером. В комплекте с контроллером идут штыревые контакты, но они не припаяны. При потребности штыревые контакты можно припаять к плате контроллера.
Digispark ATtiny85 Arduino совместимая плата USB имеет контакты для подключения питания и управляемых устройств:
для подключения внешних источников питания используются контакты 5V, GND, VIN. Если напряжение внешнего источника питания 5 В, то он подключается к контактам 5V, GND. Благодаря встроенному стабилизатору напряжения к контроллеру можно подключать внешний источник питания с напряжением 7 – 35 В. Подключать такой источник нужно к контактам VIN, GND.
Для подключения управляемых устройств на плате контроллера есть шесть контактов, обозначенных P0 – P5. Каждый из контактов может выполнять несколько функций:

  • P0 – AREF (опорное напряжение АЦП), SDA (Serial Data), DI (MOSI), PWM (ШИМ).
  • P1 – DO (MISO), PWM (ШИМ).
  • P2 – D/A (цифровой, аналоговый вход-выход), SCK (Serial Clock).
  • P3 – D/A (цифровой, аналоговый вход-выход), USB+.
  • P4 – PWM (ШИМ), D/A (цифровой, аналоговый вход-выход), USB-.
  • P5 – D/A (цифровой, аналоговый вход-выход).

Характеристики:

модель: Digispark USB;
микроконтроллер: ATtiny85-20SU;
флеш-память микроконтроллера: 8 КБ (2 КБ используются для загрузчика);
поддерживаемые интерфейсы: I2C, SPI, USB;
поддерживаемое программное обеспечение: Arduino IDE, Windows, Linux;
прошивка по интерфейсу: USB;
питание: USB, внешнее 5 В, внешнее 7 – 35 В;
стабилизатор напряжения: 5 В, 500 мА;
размеры: 27 х 19 х 2 мм;
вес: 3 г.
