Отладочная плата, стенд разработчика AVR ATMEGA128

Отладочная плата, стенд разработчика BK-AVR128 используется для обучения, работы, проведения экспериментов и тестирования проектов на микроконтроллерах семейства AVR.

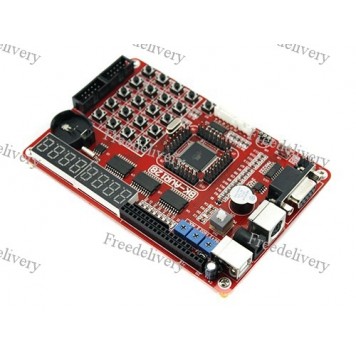

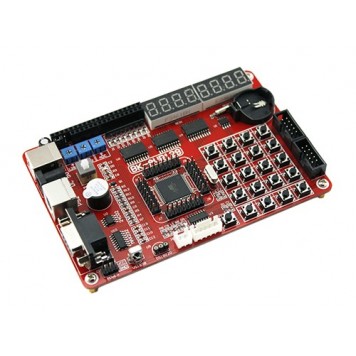

Отладочная плата, стенд разработчика BK-AVR128 собрана на микроконтроллере Atmega128A в корпусе TQFP64. Все пины микроконтроллера выведены на четыре двухрядных разъема с контактами BLS-1 (расстояние между контактами 2,54 мм). Выведенные в разъемы контакты пронумерованы и их номера соответствуют номерам выводов микроконтроллера.
Выводы микроконтроллера:

Выведенные на плату контакты микроконтроллера:

Для использования отладочной платы, стенда разработчика BK-AVR128 нужно сначала установить программное обеспечение. Программное обеспечение идет в комплекте поставки на DVD диске. Сначала нужно установить программу ICCAVR7.22, потом AVRStudio. После этого нужно подключить BK-AVR128 к компьютеру с помощью кабеля RS232 папа – RS232 мама (компьютер должен быть оснащен портом RS232, с преобразователями типа USB – RS232 плата работать не будет). Потом нужно подключить к плате питание или через кабель USB тип A – USB тип B от ПК, или через внешний источник питания (блок питания, батарея) с напряжением 5 В. Также питание может осуществляться от программаторов через порты ISP или JTAG. Питание подается нажатием кнопки SW1. Микроконтроллер Atmega128A поставляется с записанным загрузчиком, что облегчает запись новых программ без использования внешних программаторов, также есть возможность не использовать стандартный загрузчик и запрограммировать микроконтроллер через внутрисхемное программирование.
Отладочная плата, стенд разработчика AVR ATMEGA128 имеет модульную структуру и состоит из 20 модулей:
1. Микроконтроллер Atmega128A с выведенными в разъемы контактами;
2. 8-разрядный цифровой дисплей;
3. Восемь светодиодов;
4. Интерфейс RS232 реализован на микросхеме MAX232;
5. 1х4 независимая клавиатура;
6. 4х4 матричная клавиатура;
7. Зуммер;
8. Интерфейс для датчика температуры DS18B20;
9. Модуль часов реального времени на микросхеме DS1302;
10. Энергонезависимая EEPROM память (микросхема AT24C02) на аппаратной шине IIC;
11. Интерфейс для подключения дисплея 16х2;
12. Интерфейс для подключения дисплея 128х64;
13. Модуль инфракрасного приемника VS1838;
14. Интерфейс PS/2;
15. Драйвер шаговых двигателей на микросхеме ULN2003;
16. Модуль из трех переменных резисторов для управления АЦП, контрастностью дисплеев 16х2 и 128х64.
17. Интерфейс JTAG;
18. Интерфейс ISP;
19. Колодка выходного питания;
20. Входное питание через USB или от внешнего источника.

2) 8-разрядный 7-сегментный цифровой дисплей.
Управлять этим индикатором помогают три буфера 74HC573. Один буфер отвечает за сегменты цифры, второй за разряд, а третий включает линейку светодиодов на той же шине что и разряды индикатора. Светодиоды подключены с общим анодом.
Модуль предназначен для преобразования сигналов с микроконтроллера в сигналы для дисплеев SEG1 и SEG2.

3) Модуль из восьми светодиодов. Модуль предназначен для световой индикации, каких либо, процессов или процедур. Состоит из восьми красных светодиодов обозначенных D1 – D8. По умолчанию светодиоды D5 – D8 связаны соответственно с пользовательскими кнопками KEY17 – KEY20. Светодиоды D5 – D8 включаются при нажатии соответствующих кнопок.

4) Интерфейс RS232 реализован на микросхеме MAX232.
Порт исполнен в корпусе типа DB9. Используется для обмена данными между платой и устройствами с последовательным интерфейсом RS232.

5 и 6) 1х4 независимая клавиатура, 4х4 матричная клавиатура.

Модуль из четырех пользовательских кнопок. Модуль предназначен для исполнения каких либо операций, процессов, процедур, программ и т.п., которые будут запрограммированы на пользовательские кнопки. Модуль состоит из четырех кнопок обозначенных KEY17 – KEY20. По умолчанию светодиоды D5 – D8 связаны соответственно с пользовательскими кнопками KEY17 – KEY20. Светодиоды D5 – D8 включаются при нажатии соответствующих кнопок.

Модуль матричной, кнопочной клавиатуры на 16 кнопок форм фактора 4x4. Клавиатура может использоваться для управления различными устройствами, для набора кодов в кодовых замках, для программирования и т.п. Принцип работы – при нажатии любой клавиши замыкается между собой определенная пара проводов.

7) Модуль динамика BUZZER/SPEAKER используется для звукового оповещения.
8) Интерфейс для датчика температуры DS18B20.
Используется для подключения в плату датчика температуры DS18B20 (в комплект поставки не входит).
9) Модуль часов реального времени на микросхеме DS1302.
Модуль используется для счета и/или мониторинга, привязки данных к дате и времени. Модуль может оперировать с секундами, минутами, часами, днем недели, датой, месяцами, годами. Месяцы с менее чем 31 днем и высокосные годы определяются автоматически. Часы могут работать в 24-часовом или 12-часовом формате с индикатором AM / PM. Имеет 31 байт статической ОЗУ, может хранить данные и информацию о синхронизации менее чем на 1 мВт (микроватт) мощности. Обозначение контактов:


10) Энергонезависимая EEPROM память (микросхема AT24C02) на аппаратной шине IIC.
Модуль постоянной, запоминающей, программируемой, энергонезависимой памяти (EEPROM). Модуль предназначен для хранения и воспроизведения данных.

11 и 12) Интерфейс для подключения дисплея 16х2, интерфейс для подключения дисплея 128х64.
Модуль для подключения внешних дисплеев типа LCD1602 и LCD12864. Модуль имеет две контактов: 16-контакный выход LCD1602 PORT для подключения внешнего дисплея типа LCD1602, 20-контактный выход LCD12864 PORT для подключения внешнего дисплея типа LCD12864.
Колодка для подключения внешнего дисплея типа LCD1602 имеет контакты: Vss – общий GND; Vdd – питание; VO – настройка контрастности; RS – данные и команды; RW – чтение и запись; E (Enable) – включение; DB0 – DB7 линии данных; LEDA – анод подсветки; LEDK – катод подсветки.
Колодка для подключения внешнего дисплея типа LCD12864 имеет контакты: GND – общий контакт; VСС – питание; VO – настройка контрастности; RS – данные и команды; RW – чтение и запись; E (Enable) – включение; DB0 – DB7 линии данных; PSB (Parallel Serial Bus) – последовательно-параллельная шина; NC (No connect) – нет соединения; RST (Reset) – сброс данных; VOUT (Negative voltage output) - напряжение питания драйверов дисплея; LEDA – анод подсветки; LEDK – катод подсветки.

13) Модуль инфракрасного приемника VS1838.
Модуль с инфракрасным датчиком VS1838 для управления платой с помощью ИК пульта.

14) Интерфейс PS/2.
Интерфейс для подключения к плате клавиатуры. Также порт можно использовать как дополнительный интерфейс UART.

15) Драйвер шаговых двигателей на микросхеме ULN2003.
Разъем для подключения к плате шаговых двигателей. Контакты «+» и «-» питание. Контакты A, B, C, D, «+» управление обмотками.


16) Модуль из трех переменных резисторов для управления АЦП, контрастностью дисплеев 16х2 и 128х64.
Потенциометр VR1 нужен для работы с АЦП. Потенциометр VR2 для регулировки контраста LCD 16x2.  Потенциометр VR3 для регулировки контраста LCD 128x64.

17 и 18) Интерфейс JTAG, интерфейс ISP.

Модуль интерфейса тестирования и отладки JTAG (Standard Test Access Port and Boundary-Scan Architecture) – интерфейс предназначен для подключения сложных цифровых микросхем или устройств уровня печатной платы к стандартной аппаратуре тестирования и отладки. Обозначение контактов:


Модуль внутрисхемного программирования (ISP – In-System Programming) позволяет программировать компонент, уже установленный в устройство состоит из 10-пиновой контактной колодки.

19) Колодка выходного питания.
Модуль предназначен для питания до трех периферийных устройств подключенных к плате.
Выходное напряжение 5 В.

20) Входное питание через USB или от внешнего источника.
Модуль предназначен для питания платы от USB порта компьютера или от внешнего источника питания.

При включении питания будет гореть светодиод, обозначенный D0.
Также на плате есть кнопка сброса и перезагрузки, обозначенная K0. Кнопка перезагрузки и/или сброса параметров системы K0 предназначена для перезагрузки и/или сброса параметров системы при ошибках, неправильном выполнении процессов и процедур, аварийных ситуациях и т.п.

Характеристики:

модель: BK-AVR128;
плата собрана на микроконтроллере: Atmel Atmega128A в корпусе TQFP64;
плата состоит из: 20 модулей;
возможны два типа питания: от USB порта компьютера, от внешнего источника питания с напряжением 5 В;
в комплекте DVD диск с примерами программ (скетчей) и даташитами на каждую микросхему, которая есть на стенде.
размеры: 135 х 90 х 20 мм;
вес комплекта: 270 г.

Комплект поставки:

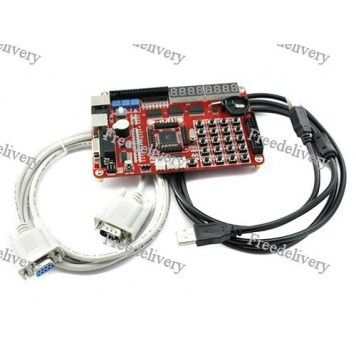

• отладочная плата, стенд разработчика AVR ATMEGA128 в антистатической упаковке;
• кабель питания USB тип A – USB тип B;
• кабель RS232 папа – RS232 мама;
• DVD диск с примерами программ (скетчей) и даташитами на каждую микросхему, которая есть на стенде;
• батарейка CR2032.
