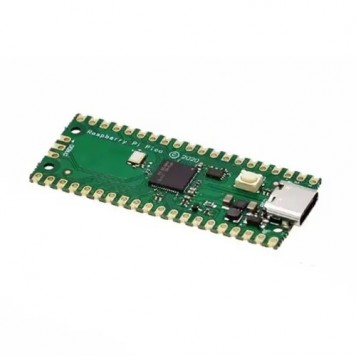

Raspberry Pi Pico RP2040 V1590 Type-C 2Мб, Микроконтроллер

Плата разработки Raspberry Pi Pico на базе микроконтроллера RP2040 с процессором Arm Cortex-M0+, работающим на частоте до 133 МГц. Оснащена 264 КБ оперативной памяти SRAM и 2 МБ встроенной Flash-памяти. Плата выполнена в компактном формате Raspberry Pi Pico и оснащена разъёмом USB Type-C для подключения к компьютеру, питания и программирования. Доступны 26 многофункциональных GPIO, которые можно использовать для подключения датчиков, дисплеев, модулей и другой периферии. Поддерживаются интерфейсы 2× I2C, 2× SPI и 2× UART, а также 16 каналов PWM. Доступны 3 аналоговых входа ADC. Микроконтроллер имеет встроенный датчик температуры, точный таймер и программируемые PIO-интерфейсы.

Плата поддерживает программирование через USB с помощью загрузчика UF2. Для загрузки прошивки используется кнопка BOOTSEL. После подключения платы к компьютеру в режиме загрузчика она определяется как съёмный накопитель, после чего файл прошивки можно скопировать на плату. Поддерживается программирование на MicroPython и C/C++, а также работа с Arduino IDE при установке соответствующего пакета плат.

Плата подходит для разработки электронных устройств, автоматизации, робототехники, работы с датчиками, дисплеями, исполнительными механизмами и других проектов на базе RP2040.

Процесс обновления прошивки:

1. Подключите плату к компьютеру через кабель Type-C.
2. Зажмите кнопку BOOTSEL.
3. Подключите USB-кабель, продолжая удерживать кнопку.
4. После определения платы компьютером отпустите кнопку (плата появится как съёмный накопитель).
5. Скопировать необходимый файл прошивки на появившийся накопитель.
6. После завершения копирования плата автоматически перезагрузится и запустит загруженную программу

Характеристики:

модель: Raspberry Pi Pico RP2040  (маркировка чипа RP2-B2);
напряжение питания: 1.8 – 5.5  В;
рабочее напряжение логики: 3.3 В;
процессор: двуядерный Cortex-M0, 133МГц;
память SRAM: 264 Кб;
память FLASH: 2 Мб;

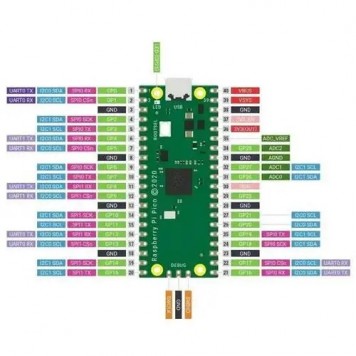

цифровые входы/выходы:  26 GPIO;
аналоговые входы/выходы: 3 ADC, 12 бит;
интерфейсы связи: 2x I2C, 2x UART, 2x SPI;
PWM: 16 каналов;
PIO: 8 программируемых state machines;
встроенный датчик температуры;
размер: 53 х 21 х 2 мм;
вес: 4 г.
