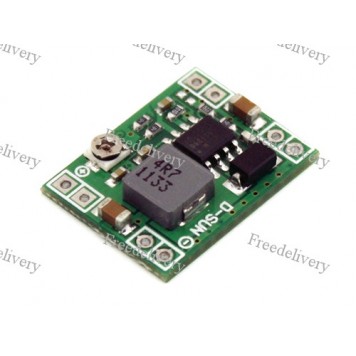

МИНИ Понижающий конвертер тока 4.5-28В на 0.8-20В

Понижающий конвертер используется для понижения в цепи входного напряжения постоянного тока. Используется в несложных проектах на микроконтроллерах. В связи с отсутствием корпуса и малыми габаритами, может использоваться  в проектах, где в небольшом корпусе нужно решить задачу понижения входного напряжения.
Для использования понижающего конвертера нужно собрать на его основе макет, а именно: выяснить, нужно ли использовать конвертер, подключить входное напряжение, подключить нужное устройство к выходу, подать питание, провести настройку конвертера и начинать работу.
Управление понижающим конвертером осуществляется с помощью настроечного резистора, который находится на корпусе устройства. С его помощью можно изменять значение выходного напряжения. Направление понижения напряжения указано на корпусе стрелкой.

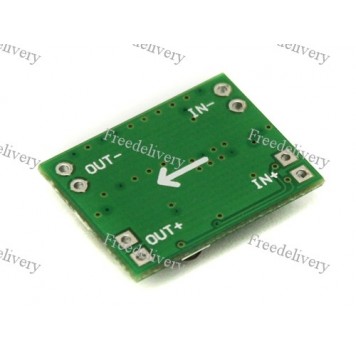

На понижающем конвертере есть по четыре клеммы – для подключения входного напряжения и для подключения какого-либо устройства к выходу конвертера. Для подключения входного напряжения конвертер имеет четыре клеммы (по две на каждый полюс), к которым, посредством пайки, присоединяется источник входного напряжения. Обозначение клемм IN+, IN-.
Для подключения какого-либо устройства к выходу конвертера предусмотрено четыре клеммы (по две на каждый полюс), к которым, посредством пайки, присоединяется потребитель выходного напряжения. Обозначение контактов OUT+, OUT-.
Не имеет значения,  к каким парам клемм на разных полюсах, подключать входное напряжение т.к. на выходе напряжение будет на всех клеммах.
Питание понижающего конвертера осуществляется от источника входного напряжения. Напряжение питания 4,5 – 28 В.

Характеристики:

входное напряжение: 4,5 – 28 В;
выходное напряжение: 0,8 – 20 В;
максимальный выходной ток: 3 А;
КПД: до 96\% (зависит от разности между входным и выходным напряжениями);
пульсации на выходе: до 30мВ;
частота переключения: 1 МГц;
рабочий диапазон температур: -45 ~ +85°C;
размеры (Д х Ш х В): 22 х 17 х 4 мм;
вес: 2 г.

Размеры понижающего конвертера тока:

Автор: Павел Назаров
