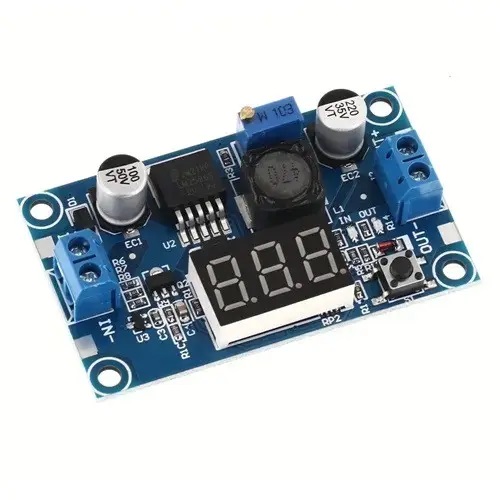

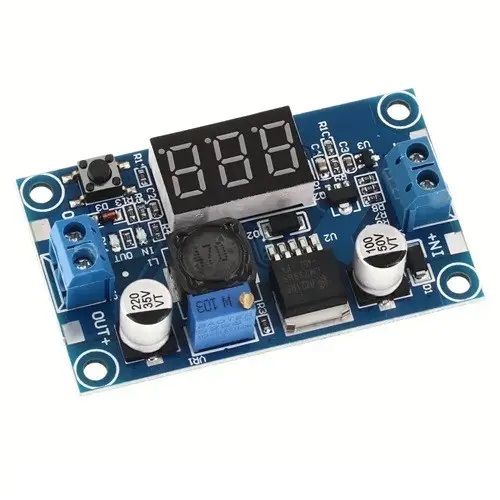

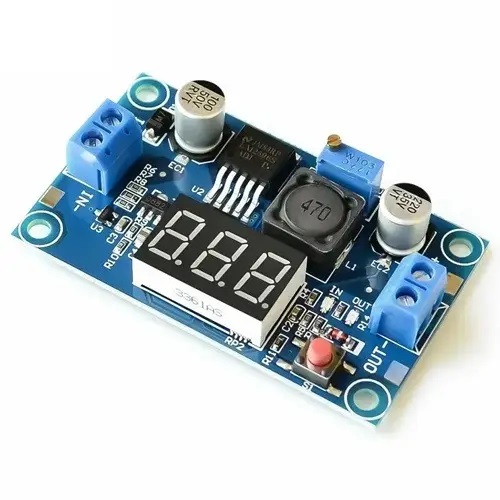

Понижающий преобразователь напряжения DC-DC LM2596S с вольтметром

Понижающий конвертер постоянного тока LM2596S с вольтметром используется для понижения входного напряжения в цепи и для индикации входного и выходного напряжения. Используется в несложных проектах на микроконтроллерах.
Для использования понижающего конвертера нужно собрать на его основе макет, а именно: выяснить, нужно ли использовать конвертер, подключить входное напряжение, подключить нужное устройство к выходу, подать питание, провести настройку конвертера и начинать работу. Когда на конвертер подается питание, должен гореть светодиод LED1.
Управление понижающим конвертером осуществляется с помощью настроечного резистора, который находится на корпусе устройства. С его помощью можно изменять значение выходного напряжения.
На понижающем конвертере есть два интерфейса – для подключения входного напряжения и для подключения, какого либо устройства к выходу конвертера:
интерфейс для подключения входного напряжения имеет два контакта, к которым с помощью пайки присоединяется источник входного напряжения. Обозначение контактов IN+, IN-;
интерфейс для подключения, какого либо устройства к выходу конвертера имеет два контакта, к которым с помощью пайки присоединяется потребитель выходного напряжения. Обозначение контактов OUT+, OUT-.
Питание повышающего конвертера осуществляется с источника входного напряжения. Напряжение питания 4,5 – 28 В.

Характеристики:

понижает значение входного напряжения на выходе;
входное напряжение: 4,5 – 28 В постоянного тока;
входной ток (номинальный): 2 А;
входной ток (максимальный): 3 А;
выходной ток: 1,5 A (непрерывный);
диапазон выходного напряжения: 1,3 – 25 В (есть возможность регулировки с помощью настроечного резистора);
выходная мощность: 15 Вт (если выходная мощность больше на схему нужно добавить радиатор);
погрешность вольтметра: 5%;
рабочая температура: 40°С;
максимальна температура: 85°С;
габариты: 62,4 х 26,0 х 13,4 мм;
вес: 18 г.
