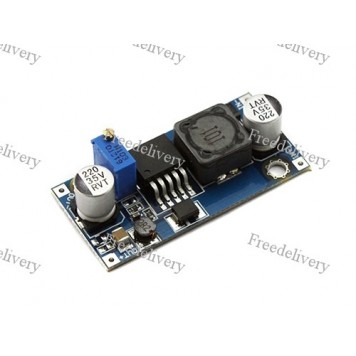

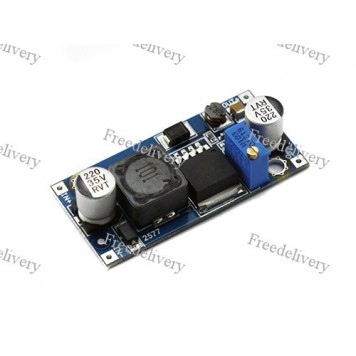

Повышающий конвертер постоянного тока LM2577

Повышающий конвертер напряжения постоянного тока LM2577 используется для усиления входного напряжения в цепи. Используется в несложных проектах на микроконтроллерах.
Для использования повышающего конвертера нужно собрать на его основе макет, а именно: выяснить, нужно ли использовать конвертер, подключить входное напряжение, подключить нужное устройство к выходу, подать питание, провести настройку конвертера и начинать работу.
Управление повышающим конвертером осуществляется с помощью настроечного резистора, который находится на корпусе устройства. С его помощью можно изменять значение выходного напряжения.
На повышающем конвертере есть два интерфейса – для подключения входного напряжения и для подключения какого либо устройства к выходу конвертера.
Интерфейс для подключения входного напряжения имеет два контакта, к которым, посредством пайки, присоединяется источник входного напряжения. Обозначение контактов IN+, IN-.
Интерфейс для подключения какого либо устройства к выходу конвертера имеет два контакта, к которым, посредством пайки, присоединяется потребитель выходного напряжения. Обозначение контактов OUT+, OUT-.
Питание повышающего конвертера осуществляется от источника входного напряжения. Напряжение питания 3 – 35 В.

Характеристики:

повышает значение входного напряжения на выходе;
входное напряжение: 3 – 35 В постоянного тока;
входной ток (максимальный): 2,5 А;
выходное напряжение: 4 – 35 В (есть возможность регулировки с помощью настроечного резистора);
выходная мощность: 10 Вт (если выходная мощность больше, на схему нужно добавить радиатор);
рабочая температура: 40°С;
максимальна температура: 85°С;
габариты: 49 х 24 х 14 мм;
вес: 12 г.
