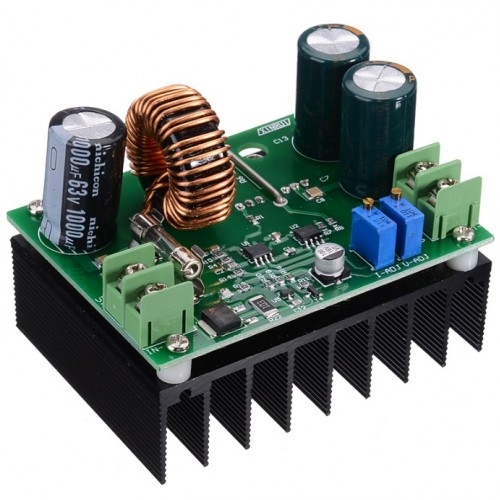

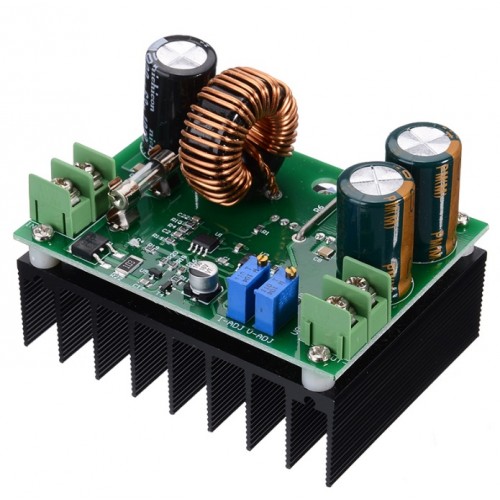

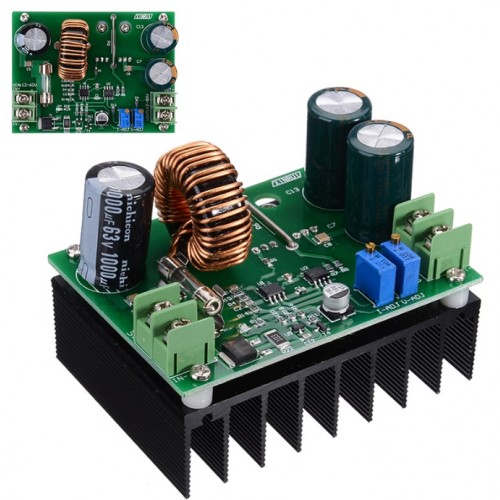

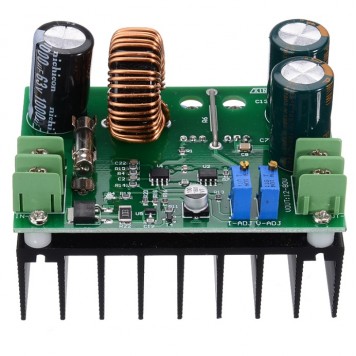

Повышающий конвертер тока, 10-60В на 12-80В, 600Вт

Повышающий конвертер постоянного напряжения используется для увеличения входного напряжения в цепи. Используется в несложных проектах на микроконтроллерах. Может использоваться совместно с любыми источниками постоянного напряжения, в том числе нестабилизированными, как, например, солнечные панели, аккумуляторы и т.п. для получения на выходе стабильного напряжения определенного номинала, для питания любой электроники (телефонов, ноутбуков, планшетных компьютеров, радиостанций и т.п.).
Для использования повышающего конвертера нужно собрать на его основе макет, а именно: выяснить, нужно ли использовать конвертер, подключить входное напряжение, подключить нужное устройство к выходу, подать питание, провести настройку конвертера и начинать работу.
Управление повышающим конвертером осуществляется с помощью настроечных резисторов, которые находятся на корпусе устройства. С их помощью можно изменять значение выходного напряжения и тока: ADJV –  напряжения, ADJ – тока.

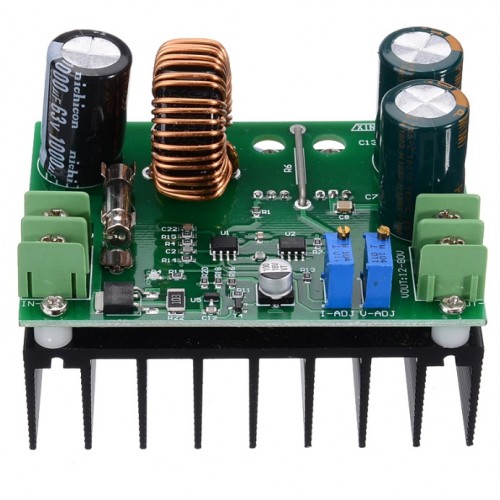

На повышающем конвертере есть две клеммных колодки и один DC jack – для подключения входного напряжения и для подключения какого либо устройства к выходу конвертера:

• клеммная колодка для подключения входного напряжения имеет две клеммы зажима, к которым присоединяется источник входного напряжения. Обозначение контактов IN+, IN-;
• клеммная колодка для подключения какого либо устройства к выходу конвертера имеет две клеммы зажима, к которым присоединяется потребитель выходного напряжения. Обозначение контактов OUT+, OUT-;
• на повышающем конвертере есть гнездо (DC jack) – для подключения входного напряжения от сетевых адаптеров. В гнездо можно вставить штекеры двух размеров – 6,2 х 3,0 мм и 5,5 х 2,5 мм.

Питание повышающего конвертера осуществляется от источника входного напряжения. Напряжение питания 10 – 60 В. Максимальный входной ток 15 А.

Характеристики:

собран на микросхеме: LM353;
входное напряжение: 10 – 60 В постоянного тока;
входной ток (максимальный): 15 А;
выходное напряжение: 12 – 80 В (есть возможность регулировки с помощью настроечного резистора);
выходной ток (максимальный): 10 А (есть возможность регулировки с помощью настроечного резистора);
максимальная мощность: 600 Вт;
защита от короткого замыкания: предохранитель 15 А 250 В;
коэффициент полезного действия: 95 %;
габариты 85 x 63 x 64 мм;
вес: 230 г.
