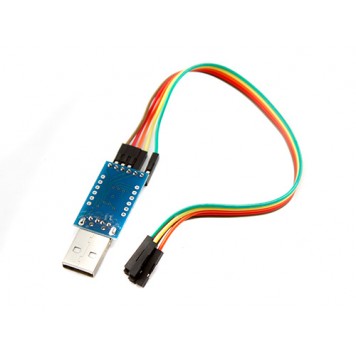

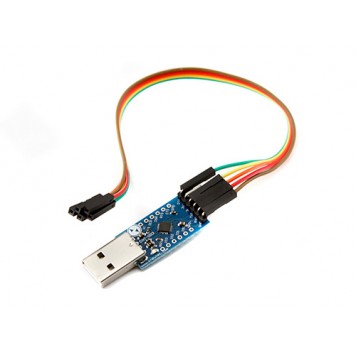

USB CP2104 CP2102 - UART TTL 6pin адаптер, Arduino

USB – UART конвертер используется для программирования  микросхем и микроконтроллеров, поддерживающих уровни сигналов TTL (0 – 5В). Практическое применение: прошивка различных устройств на микроконтроллерах, замена интерфейсу RS232, замена интерфейсу RS485, подключение к компьютеру персональных электронных устройств.
Для использования USB – UART конвертера нужно подключить его к USB порту компьютера, после чего конвертер определится как CP2104 USB to UART Bridge Controller. Также должен загореться красный светодиод. После этого ваша операционная система начнет поиск и установку драйверов для конвертера. Если операционная система не смогла установить драйвера, это нужно сделать самостоятельно, предварительно скачав их здесь.
Потом на компьютер нужно записать специальные программы для работы с конвертером и подключаемым к нему устройством. Потом подключить к выводам конвертера устройство, которое нужно программировать, и начинать работу. Конвертер имеет провод длинной 20 см, что может позволить программировать устройства, которые находятся в труднодоступных местах.
USB – UART конвертер имеет разъемы интерфейсы и клеммы для подключения к компьютеру и для подключения программируемых устройств:

• для подключения устройства к компьютеру используется стандартный USB интерфейс. Обмен данными между компьютером и конвертером будет проходить по спецификации USB 2.0;
• для подключения программируемых устройств используется 6-пиновый штыревой разъем и могут использоваться клеммы, которые есть на корпусе конвертера.

Обозначение и назначение контактов:

Питание конвертера осуществляется от USB порта компьютера напряжением в 5 В.

Характеристики:

модель: CNT-003;
микросхема: производителя Silicon Labs SIL 2104;
буфер обмена: 576 байт;
поддерживается операционными системами: Windows 7/Vista/XP/Server 2003/2000, Mac OS-X, Linux;
интерфейс подключения к компьютеру: USB 2.0;
напряжение питания: 5В (от USB порта компьютера);
кабель: 5 проводниковый кабель с коннекторами типа BLS-1;
рабочая температура: -40°С до +85°С;
размеры: 52 х 17 х 6 мм;
вес: 7 г.
