USB - UART TTL FT232RL конвертер, Arduino

USB - UART TTL FT232RL конвертер для Arduino используется для программирования микросхем и микроконтроллеров, поддерживающих уровни сигналов TTL (3,3В или 5В). Практическое применение – прошивка различных устройств на микроконтроллерах: тюнер, GPS-навигатор, WiFi роутер, автомагнитола, рация (радиостанция), XBOX360 и т.п.
Для использования USB - UART TTL FT232RL конвертера нужно подключить его к USB порту компьютера с помощью кабеля USB тип А – miniUSB тип B (в комплект поставки не входит). Если при подключении к компьютеру инициализация адаптера прошла успешно, операционная система начнет поиск и установку драйверов для конвертера. Если операционная система не смогла установить драйвера – это нужно сделать самостоятельно, предварительно скачав их в свободном поиске.
Важно: не рекомендуется устанавливать драйвера выше версии 2.10, т.к. в некоторых платах они могут сбросить настройки чипа FT232RL.
После подключения операционная система должна определить конвертер как USB to Serial COM Port. После установки драйверов конвертер должен определиться как USB Serial Converter. Потом на компьютер нужно записать специальные программы для работы с конвертером и подключаемым к нему устройством т.н. терминалы. Потом подключить к выводам конвертера устройство, которое нужно программировать, и начинать работу.
Плата конвертера не имеет корпуса, потому нельзя подвергать плату воздействию агрессивной среды и статического электричества.
На плате конвертера есть джампер. Джампер имеет два положения 5V и 3.3V. Положения джампера отвечают за уровни сигналов TTL, положение 5V за уровни 0 – 5В, а 3.3V за уровни 0 – 3,3В соответственно. Перед подключением устройства удостоверьтесь, что джампер стоит в правильном положении, т.к. подключаемое устройство может выйти из строя.
Конвертер имеет светодиодную индикацию, а именно три красных светодиода. При подаче на конвертер напряжения питания все три светодиода начинают светиться. Один из трех, который находится возле USB гнезда – индикация питания, остальные два – индикация приема и передачи данных.
В цепь питания встроен самовосстанавливающийся предохранитель на 500 мА. Максимальная нагрузка на конвертер при уровнях 0 – 5В 500мА, при 0 – 3,3В 50мА.

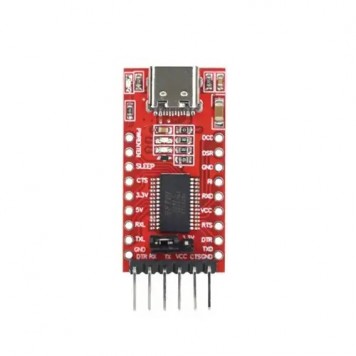

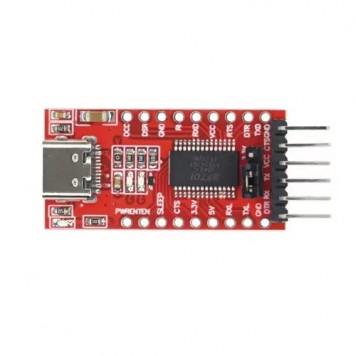

Конвертер имеет три колодки контактов для подключения программируемых устройств:
Первая – это штыревые контакты с расстоянием между контактами 2,54 мм. Это альтернативные входные контакты питания и данных в т.ч. от RS232.
Обозначение контактов:

• DTR – готовность выходных данных;
• Rx – данные, принимаемые компьютером в последовательном коде (логика отрицательная);
• Tx – данные, передаваемые компьютером в последовательном коде (логика отрицательная);
• VCC – входное питание;
• CTS – сигнал сброса (очистки) для передачи. Активен во все время передачи. Говорит о готовности приемника;
• GND – общий контакт;
• Вторая – это клеммные площадки под пайку.
• Обозначение контактов:
• PWRENT – включение питания (кнопка включения);
• EN – включение;
• SLEEP – режим сна;
• 3.3V – уровень 0 – 3,3В;
• 5V – уровень 0 – 5В;
• TXL – пульсирует при передаче данных (фактически для вывода светодиода);
• Третья – это клеммные площадки под пайку.
• Обозначение контактов:
• DCD – обнаружение несущей данных (детектирование принимаемого сигнала);
• RSD – неизвестно;
• GND – общий контакт;
• RI - индикатор вызова, говорит о приеме сигнала вызова;
• RxD – данные, принимаемые компьютером в последовательном коде (логика отрицательная);
• VCC – выходное питание;
• RTS – сигнал запроса передачи, активен во все время передачи;
• DTR – готовность выходных данных;
• TxD – данные, передаваемые компьютером в последовательном коде (логика отрицательная).

Характеристики:

чип: FT232RL;
уровни: 0 – 5В и 0 – 3,3В (переключаются);
самовосстанавливающийся предохранитель: на 500 мА;
максимальная нагрузка: при 0 – 5В 500мА, при 0 – 3,3В 50мА;
размеры: 42 х 19 х 11 мм;
вес: 6 г.
