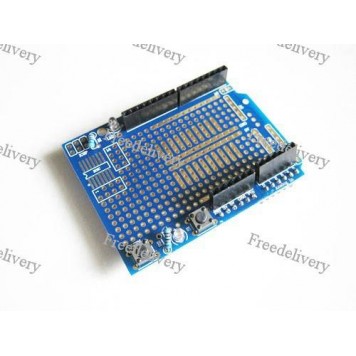

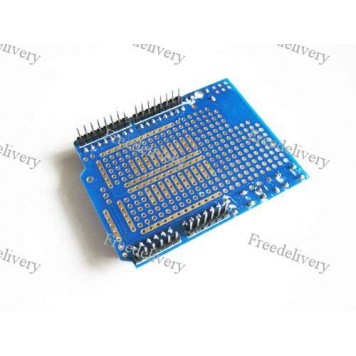

Arduino Prototype Shield макетная плата прототипов

Arduino Prototype Shield макетная плата прототипов – это готовая макетная плата, удобная для создания прототипов и совместимая с Arduino контроллерами.
Макетная плата для Arduino, предназначена для реализации проектов, которые требуют создание прототипов. Её можно подключить непосредственно к Arduino контроллеру. Плату можно использовать для фиксации компонентов и контактов прототипа посредством пайки. С помощью платы процесс создания прототипа заметно упрощается и ускоряется.
Для использования Arduino Prototype Shield нужно зафиксировать макетную доску, собрать на основе макетной платы и макетной доски, посредством пайки, прототип. Когда прототип готов, его можно подключить к Arduino контроллеру с помощью специального интерфейса или к самостоятельно изготовленному управляющему микропроцессорному устройству и начинать работу с прототипом.
Управление платой осуществляется с помощью Arduino контроллера или самостоятельно изготовленного управляющего микропроцессорного устройства. На плате есть кнопка включения, кнопка сброса параметров или перезагрузки.
Макетная плата имеет контакты для 14 цифровых вводов-выводов. На плате установлены контакты для шести аналоговых входов, обозначенных: 0, 1, 2, 3, 4, 5. Также предусмотрен контакт под интерфейс ICSP (внутрисхемное программирование). Все используется для подключения к Arduino контроллеру или самостоятельно изготовленному управляющему микропроцессорному устройству.
На плате есть контакты для установки микросхемы с внешним типом монтажа,  34 контакта Ground, 29 контактов 5V,  170  контактных точек.
Питание макетной платы может осуществляться как с Arduino контроллера, так и от внешних источников питания (блоков питания, батарей). На плате размещены контакты для подключения питания RST, 3V, 5V, GND, VIN.

Характеристики:

кнопки управления: S1, Reset;
индикация: 2 светодиода (красный, зеленый);
выводы для совместимости с контроллером Arduino;
170 контактных точек;
34 контакта Ground;
29 контактов 5V;
контакты соединены дорожками;
размер платы: 70 х 54 х 19 мм;
размер макетной доски: 46 х 35 х 9 мм;
вес платы: 16 г;
вес макетной доски: 15 г;
вес комплекта поставки: 32 г.

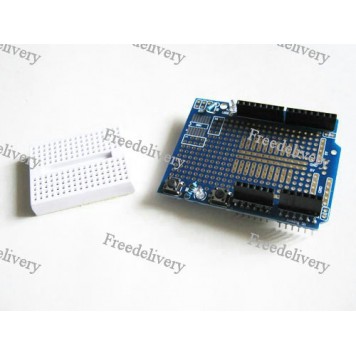

Комплект поставки:

• Arduino Prototype Shield макетная плата прототипов;
• макетная доска.
