PCB 3х7 см двухсторонняя печатная плата

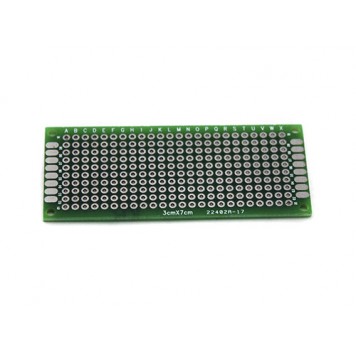

PCB 3х7 см двухсторонняя печатная плата используется для электрического и (или) механического соединения электронных компонентов посредством пайки. Плата предназначена для реализации проектов, которые требуют создание макетов (в т.ч. в несложных проектах на микроконтроллерах Arduino).

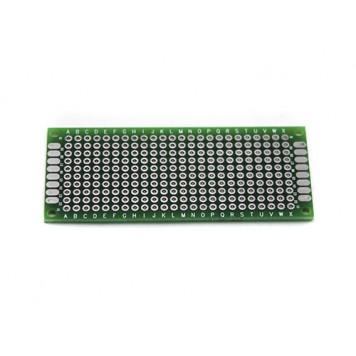

Для использования печатной платы ее нужно зафиксировать на плоской поверхности. Для этого по углам платы есть четыре отверстия под крепление. Когда плата зафиксирована, можно начинать собирать макет. Электронные компоненты устанавливаются на плату посредством пайки. Печатная плата состоит из 240 монтажных отверстий и 32 контактных площадок (по 16 на каждую сторону платы). Монтажные отверстия сквозные и их паяльная маска продублирована с обеих сторон платы. Печатная плата не имеет своего проводящего рисунка, поэтому все компоненты нужно будет соединять между собой внешними проводниками.  Для упрощения макетирования строки и столбцы контактов имеют буквенно-цифровые обозначения. Когда макет готов, его можно подключить к Arduino контроллеру или к самостоятельно изготовленному управляющему микропроцессорному устройству и начинать работу с макетом.

Характеристики:

двухсторонняя печатная плата;
расстояние между монтажными отверстиями: 2,54 мм;
монтажных отверстий: 240;
контактных площадок: 32 (по 16 на каждую сторону платы);
строки и столбцы контактов имеют буквенно-цифровые обозначения;
размеры (Д х Ш х В): 70 х 30 х 1,5 мм;
вес: 7 г.
