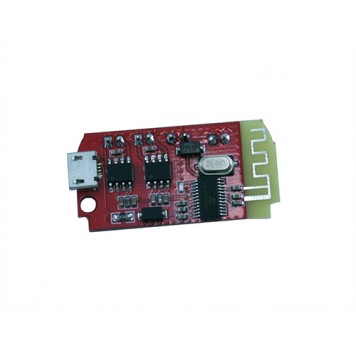

Аудио усилитель Bluetooth мощности звука 2х3Вт MicroUSB DW-CT14

Аудио усилитель Bluetooth мощности звука 2х3 Вт MicroUSB DW-CT14 использоваться в качестве аудио модуля, т.е. принимает по Bluetooth интерфейсу цифровой аудио поток и воспроизводит его на динамики.
На основе модуля DW-CT14+ можно создать беспроводные Bluetooth наушники или портативную Bluetooth колонку. Также DW-CT14+ можно встроить в автомобильную аудиосистему и с помощью смартфона воспроизводить любимые треки «по воздуху». Также с помощью модуля можно заряжать аккумуляторы 3,7 В небольшой емкости, т.к. выходной ток мал.
Модуль собран на микросхеме AC1838AP1P886-5A8, двух 3 Вт усилителях звука NS4165 класса D. Воспроизводимый звук будет стерео. Модуль поддерживает Bluetooth версии 4.2 или более старые версии с обратной совместимостью. Эффективная дистанция приема до 15 м.
Схема подключения Bluetooth аудио модуля DW-CT14+:

Выходы усилителя нельзя подключать параллельно, т.к. это повредит микросхему. Также нельзя соединять вместе отрицательные полюсы каналов звука. К модулю можно подключать динамики с максимальной мощностью 5 Вт каждый.

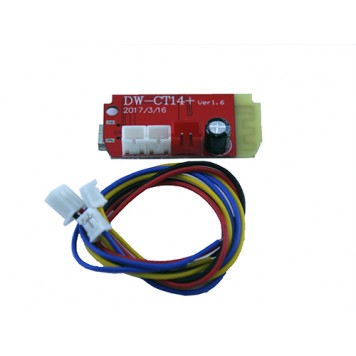

Для удобства подключения модуля DW-CT14+ в комплекте поставки есть три провода с коннекторами под гнезда на плате.
При подключении по Bluetooth модуль определяется в списке устройств как DW-CT14+.
Питание Bluetooth модуля DW-CT14+ осуществляется от внешнего аккумулятора или блока питания. Напряжение питания модуля 3,7 – 5 В, максимальный ток потребления 2 А. Гнездо microUSB используется только для заряда, подключенного к модулю аккумулятора и не может использоваться, как источник питания.

Характеристики:

модель: DW-CT14+ Ver1.6;
микросхема: AC1838AP1P886-5A8;
версия Bluetooth: 4.2;
антенна: PCB;
эффективная дистанция приема: до 15 м;
усилитель: NS4165 класса D, 2 шт.;
выходная мощность усилителей: 3 Вт каждый;
напряжение питания: 3,7 – 5 В;
максимальный потребляемый ток: 2 А;
габариты: 40 x 20 x 8 мм;
вес: 7 г.
