BMS плата заряда защиты 6 ионисторов суперконденсаторов 2.7 В 100-500 Ф

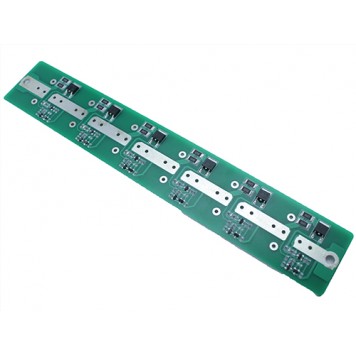

BMS плата заряда защиты 6 ионисторов суперконденсаторов 2.7 В 100-500 Ф состоит из шести биполярных NPN транзисторов D1804, двенадцати балансировочных резисторов 6R8.
BMS плата заряда защиты 6 ионисторов суперконденсаторов 2.7 В 100-500 Ф используется для защиты от короткого замыкания и контроля заряда/разряда шести ионисторов емкостью 100 – 800 фарад и номинальным напряжением 2,7 В.
BMS плата заряда защиты 6 ионисторов суперконденсаторов 2.7 В 100-500 Ф имеет контакты для подключения ионисторов и зарядки/нагрузки:

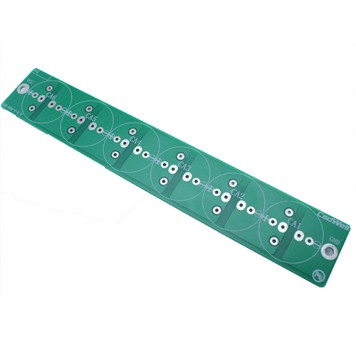

Клеммы, обозначенные «+» и «–» используются для подключения ионисторов. Посадочное место под ионистор имеет диаметр 36 мм, расстояние между контактами ионистора может быть 10 мм или 22,5 мм;
Клеммы, обозначенные VCC и GND используются для подключения нагрузки и зарядки.
Максимальная нагрузка на BMS контроллер CSD-008-V-0.0 ограничена максимальным выходным током установленных ионисторов. Номинальное напряжение заряда батареи из ионисторов составляет 16 В. Ток заряда батареи из ионисторов составляет 1 – 2 А. При больших токах заряда – плата может выйти из строя. BMS контроллер CSD-008-V-0.0 имеет встроенный балансир, максимальный ток балансировки – меньше 1 А. Балансировка начинается с напряжения 2,65 В.
Выходное напряжение с платы CSD-008-V-0.0 составляет 16 В, но нужно учитывать, что ионисторы разряжаются линейно.
Каждый ионистор имеет отдельный светодиодный индикатор для индикации полного заряда, что составляет 2,7 В.
На плату можно установить ионисторы любой емкости, но только с номинальным напряжением 2,7 В, максимальным диаметром 36 мм и расстоянием между контактами 10 мм или 22,5 мм.

Характеристики:

производитель: CsdWell;
модель: CSD-008-V-0.0;
транзисторы: 6 шт. биполярный NPN D1804;
количество ионисторов: 6 шт.;
емкость ионисторов: 100 – 800 фарад;
номинальное напряжение ионисторов: 2,7 В;
максимальный диаметр ионисторов: 36 мм;
расстояние между контактами ионистора: 10 мм или 22,5 мм;
номинальное напряжение заряда: 16 В;
ток заряда: 1 – 2 А;
максимальный ток балансировки: меньше 1 А;
балансировка начинается с напряжения: 2,65 В;
максимальная нагрузка: ограничена максимальным выходным током ионисторов;
размеры: 240 x 40 мм;
вес: 44 г.
