Драйвер MOSFET транзистор IRF520 0-24В модуль Arduino PIC ARM

Модуль драйвера управления нагрузкой на транзисторе IRF520 используется для подключения к Arduino контроллеру или другому микропроцессорному управляющему устройству нагрузки постоянного тока мощностью до 120 Вт. Модуль может выполнять функцию коммутации, а также функцию управления нагрузкой. Через модуль к контроллеру можно подключать светодиодное освещение, двигатели постоянного тока, маломощные компрессоры, электромагнитные пускатели и т.п.

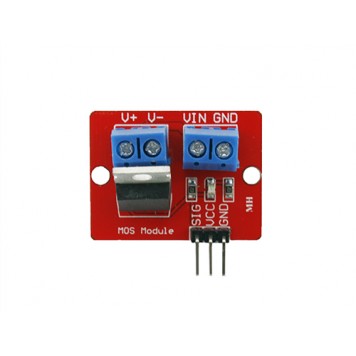

Модуль имеет три разъема для подключения к контроллеру, для подключения нагрузки и для подключения внешнего источника питания:

• штыревые контакты, обозначенные на плате модуля SIG, VCC и GND, используются для подключения к контроллеру;
• клеммы зажимы, обозначенные на плате модуля V+ и V-, используются для подключения управляемых устройств или коммутируемых устройств;
• клеммы зажимы, обозначенные на плате модуля VIN и GND, используются для подключения внешнего источника питания.

Для использования модуля нужно к контактам SIG и GND подключить контроллер. Причем, если нужно управлять нагрузкой, то к контакту SIG нужно подключать ШИМ выход контроллера. Если нужно управлять коммутацией, то к контакту SIG нужно подключать цифровой выход контроллера. Если на контакте SIG есть напряжение, то горит красный светодиод. Контакт GND используется как общий вывод, контакт VCC не используется.
Далее к контактам модуля V+ и V-  нужно подключить управляемое или коммутируемое устройство с максимальной мощностью 120 Вт. При подключении управляемого устройства нужно соблюдать полярность.
Если устройство подключается к модулю на управление нагрузкой, то для него нужно внешнее питание. Внешнее питание подключается к контактам VIN и GND. Значение мощности внешнего блока питания подбирается в зависимости от потребности управляемого устройства. Максимальные выходные параметры внешнего блока питания могут быть 24 В и 5 А постоянного тока. При коммутируемом токе больше 1 А на транзистор нужно установить радиатор.
Схема подключения IRF520 к Arduino:

Характеристики:

собран на полевом транзисторе: IRF520;
используется для: коммутации, управлением нагрузкой;
управляющее напряжение: 5 – 20 В;
напряжение для управляемых устройств: 24 В;
максимальный ток для управляемых устройств: 5 А;
максимальная коммутируемая мощность: 120 Вт;
размеры: 31 х 26 х 17 мм;
вес: 6 г.
